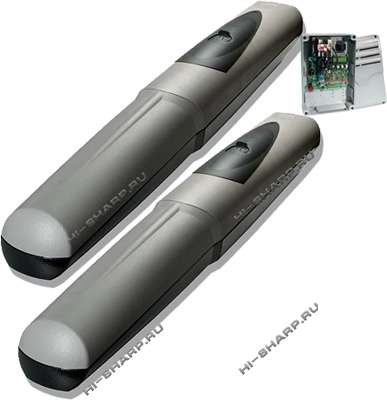

CAME AXO 4 для распашных створок 800 кг

Состав комплекта: привод электромеханический AXO 4 (AX402306) 2 шт + блок управления ZM3E

Использование инастройка приводов CAME AXO 4 для распашных ворот

Самоблокирующиеся приводы CAME AXO 4 распашных ворот предназначены для бытового использования, в частном секторе. Комплектуется блоком управления ZM3E. Геометрические размеры установки позволяют открывать створки на углы 90-120 градусов. Могут использоваться для распашных ворот открывающихся вовнутрь и наружу при выполнении установочных размеров и размеров ворот. Максимальное тяговое усилие привода 4500H. При длине створки 4 метра допускается вес створки 300 кг, при 3 метрах вес ограничен 500 кг. Потребляемая мощность 175 Вт. В комплект входят кронштейны и монтажные пластины. Время открывания на 90 град – 28 сек.

Приводы CAME AXO 4 относятся к линейному типу с червячной передачей и бронзовой втулкой несущей кронштейн для крепления ворот. Моторедуктор защищен от перегрева до 150 град. С. Вал с червячной передачей укрыт чехлом от попадания осадков и загрязнений. В разблокированном ручном режиме привод, установленный на створку, перемещают в крайние положения для установки в пазу перемещения втулки — механических упоров на закрывание и открывание. Для долговечной работы приводов CAME AXO 4 до их установки створки ворот должны быть проверены на беспрепятственное открывание, при необходимости обслужены или переустановлены петли ворот. Для подключения функции энкодера каждый привод дополнительно подключается к блоку управления 3 проводами. Один энкодерный выход задает задержку движения привода при открывании, другой задержку при закрывании.

Для программирования режимов и регулировок в блоке управления CAME AXO 4 имеются 4 кнопки и цифровой дисплей. Доступны для установки режимы автоматического закрывания, присутствия оператора, обнаружения препятствий при остановленных приводах, теста фотоэлементов, предварительного мерцания сигнальной лампы, функции молоток – открытия электрозамка, открывания в режиме закрывания, замедления при открывании и закрывании, частичного открывания – калитки, включения лампы подсветки, скорости замедления. В меню энкодер дополнительно можно активировать функцию обнаружения препятствий, регулировать чувствительность токовой защиты при обнаружении препятствий при движении и замедлении, задать начальные точки замедления и замедление конечной фазы. В меню регулировки времени задается пауза перед автоматическим закрыванием, после частичного пешеходного открывания, время работы приводов при открывании и закрывании, время включения предварительной работы сигнальной лампы, периода времени замедления, время функции молоток.

Приводы CAME AXO 4 подходят для уличной установки – климатический класс защиты IP44, температурный режим -20⁰ +55⁰ С.

Характеристики автоматики CAME AXO 4  для распашных ворот
