CAME AXO 7 для распашных ворот до 1000 кг

  • Розн. 65 760 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

для ворот до 1000 кг и длиной до 7 метров, в составе 2 привода AX71230 и блок управления ZM3E с питанием 220 В, с концевыми выключателями, с энкодером - датчиком обнаружения препятствий и контроля движения, интенсивностью использования 50%.

Подробнее:

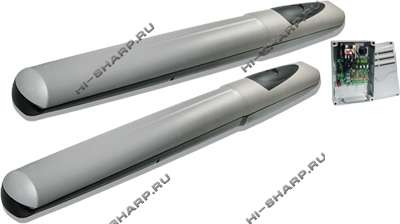

Состав комплекта: привод электромеханический AXO 7 (AX71230) 2 шт. + блок управления ZM3E

Использование и особенности приводов CAME AXO 7 для распашных ворот

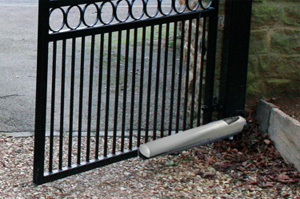

Самоблокирующиеся приводы CAME AXO 7 распашных ворот предназначены для бытового использования, в частном секторе. Комплектуется блоком управления ZM3E. Геометрические размеры установки привод CAME AXO 7 на распашных воротахпозволяют открывать створки на углы 90-120 градусов. Могут использоваться для распашных ворот открывающихся вовнутрь и наружу при выполнении установочных размеров и размеров ворот.

Максимальное тяговое усилие привода 4500H. При длине створки 7 метров допускается вес створки 300 кг, при 5 метрах вес ограничен 400 кг, 1000 кг при створке 2 метра. Потребляемая мощность 175 Вт. В комплект входят кронштейны и монтажные пластины. Время открывания на 90 град – 40 сек.

Приводы CAME AXO 7 относятся к линейному типу с червячной передачей и бронзовой втулкой несущей кронштейн для крепления ворот. Моторедуктор защищен от перегрева до 150 град. С. Вал с червячной передачей укрыт чехлом от попадания осадков и загрязнений. В разблокированном ручном режиме привод, установленный на створку, перемещают в крайние положения для установки в пазу перемещения втулки — механических упоров на закрывание и открывание. Для долговечной работы приводов CAME AXO 7 до их установки створки ворот должны быть проверены на беспрепятственное открывание, при необходимости обслужены или переустановлены петли ворот. Для подключения функции энкодера каждый привод дополнительно подключается к блоку управления 3 проводами. Один энкодерный выход задает задержку движения привода при открывании, другой задержку при закрывании.

Для программирования режимов и регулировок приводов CAME AXO 7 в блоке управления имеются 4 кнопки и цифровой дисплей. Доступны для установки режимы автоматического закрывания, присутствия оператора, обнаружения препятствий при остановленных приводах, теста фотоэлементов, предварительного мерцания сигнальной лампы, функции молоток – открытия электрозамка, открывания в режиме закрывания, замедления при открывании и закрывании, частичного открывания – калитки, включения лампы подсветки, скорости замедления. В меню энкодер дополнительно можно активировать функцию обнаружения препятствий, регулировать чувствительность токовой защиты при обнаружении препятствий при движении и замедлении, задать начальные точки замедления и замедление конечной фазы. В меню регулировки времени задается пауза перед автоматическим закрыванием, после частичного пешеходного открывания, время работы приводов при открывании и закрывании, время включения предварительной работы сигнальной лампы, периода времени замедления, время функции молоток.

Приводы CAME AXO 7 подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.

Характеристики автоматики

Модель привода AXO 7 (AX71230)
Тип привода линейный
Питание системы 230 В
Питание двигателя 230 В
Потребление 1,5 А
Мощность 175 Вт
Скорость/ время открывания створки до 900 40 сек
Интенсивность работы 30%
Вращающий момент 500-4500
Параметры ворот
Максимальная ширина створки 7 м
Максимальный вес створки ворот 1000 кг
Общие параметры электропривода
Класс защиты IP44
Температура работы системы -20…+55 0С
Термозащита 1500
Длина хода штока 625 мм
Размеры 126х100х1180 мм
Комплектация
Состав комплекта Came Axo 7

привод эл/мех AX71230 2шт

БУ ZM3E
