Производитель: Came
Основные параметры:
для створок 800 кг и длиной до 3 метров, в составе 2 привода A3024N и блок управления ZL180 с питанием 24 В, подходят для часто открываемых проездов, интенсивность использования 100%.

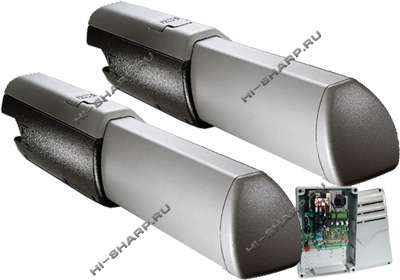

Состав комплекта: привод электромеханический Ati 3024N 2 шт. + блок управления ZL1
Установка и настройка приводов CAME ATI 3024N
Электромеханический линейный привод CAME ATI 3024N для распашных ворот предназначен для проездов с высокой интенсивностью движения, гаражных комплексов, ГСК, многоярусных и обычных парковок, транспортных предприятий, многоквартирных домов, коттеджных поселков. Позволяет установку на ворота, открывающиеся наружу и вовнутрь при строгом соблюдении рекомендованных размеров и допустимой конструкции ворот. Для работы необходима установка упоров. Технология питания редукторов 24 В защищает от перегрева, имеет преимущества автоматического определения препятствий, более безопасно в эксплуатации. Мощность 1 привода 120 Вт. Привод CAME ATI 3024N состоит из моторедуктора, червячного винтового вала с кареткой, укрытые чехлом от осадков и загрязнений. Над винтовым валом расположена линейка для крепления микровыключателей. Имеется микровыключатель открывания и закрывания с функцией замедления.
Ограничения по ширине и весу створки – 3 метра не более 400 кг, 2,5 метра не более 600 кг.
Блок управления ZL180 традиционно имеет входы для подключения 2 приводов CAME ATI 3024N, разъем AF для включения радиоприемника. Программирование ведется dip-микропереключателями — установка режимов, настройки и регулировки с помощью триммеров. Режимы и функции блока управления. Функция автоматического закрывания задается dip переключателями, время задержки регулируется триммером AUTOM. Closing в пределах от 1 до 150 секунд. Режим step-by-step или открыть закрыть — выставляется dip -ами. Функция предварительного мерцания сигнальной лампы при открывании или закрывании на 5 секунд устанавливается dip переключателем. Функция обнаружения препятствий включается дипами, чувствительность токовой системы защиты регулируется триммером SPEED sens и SLOW sens для движения и замедления створок. Так же могут выставляться режимы Присутствие оператора, Открывания в процессе закрывания при наличии фотоэлементов, проверка работы фотоэлементов после каждого действия. Процесс программирования блока управления CAME ATI 3024N контролируется линейкой светодиодов отображающий текущее состояние системы.
Приводы подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.
Характеристики CAME ATI 3024N приводов для распашных ворот
| Модель привода |
ATI 3024
|
| Тип привода |
линейный |
| Питание системы |
230 В |
| Питание двигателя |
24 В |
| Потребление |
10 А |
| Мощность |
120 Вт |
| Скорость/ время открывания створки до 900 |
регулируемое |
| Интенсивность работы |
интенсивное использование |
| Вращающий момент |
400-3000 |
| Параметры ворот |
| Максимальная ширина створки |
3 м |
| Максимальный вес створки ворот |
800 кг |
Общие параметры электропривода
|
| Класс защиты |
IP44 |
| Температура работы системы |
-20…+55 0С |
| Термозащита |
1500 |
| Длина хода штока |
300 мм |
| Размеры |
126х88х793 мм |
| Вес |
10 кг |
| Комплектация |
|
| Состав комплекта Came Ati 3024 |
привод эл/мех A3024N 2шт
БУ ZL180
|
Выбрать другую модель автоматики можно здесь
