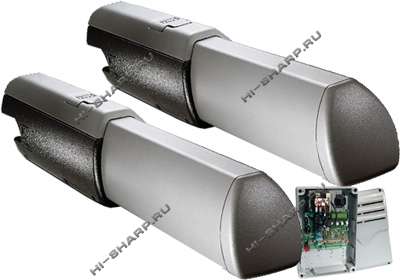

CAME ATI 5024N автоматика для распашных ворот 24 В

  • Розн. 69 780 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

для широких проездов, для створок 1000 кг и длиной до 5 метров, в составе 2 A5024N и блок управления ZL180 с питанием 24 В, интенсивность использования 100%.

Подробнее:

Состав комплекта: привод электромеханический ATI 5024N 2 шт. + блок управления ZF1

Задачи монтажа приводов Ati 5024N на двустворчатые ворота

Электромеханический линейный привод CAME ATI 5024N для распашных ворот предназначен для проездов с высокой интенсивностью движения, гаражных комплексов, ГСК, многоярусных и обычных парковок, транспортных предприятий, многоквартирных домов, коттеджных поселков. Позволяет установку на ворота, открывающиеся наружу и вовнутрь при строгом соблюдении рекомендованных размеров и допустимой конструкции ворот. Для работы необходима установка упоров. Технология питания редукторов 24 В защищает от перегрева, имеет преимущества автоматического определения препятствий, более безопасно в эксплуатации. Мощность 1 привода 120 Вт. Привод CAME ATI 5024N состоит из моторедуктора, червячного винтового вала с кареткой, укрытые чехлом от осадков и загрязнений. Над винтовым валом расположена линейка для крепления микровыключателей. Имеется микровыключатель открывания и закрывания с функцией замедления. Ограничения по ширине и весу створки распашных ворот – 5 метров – 400 кг, 4 метра не более 500 кг, 3 метра не более 600 кг, 2,5 метра – створка до 800 кг.

Блок управления ZL180 традиционно имеет входы для подключения 2 приводов CAME ATI 5024N, разъем AF для включения радиоприемника. Программирование ведется dip-микропереключателями — установка режимов, настройки и регулировки с помощью триммеров. Оснащен колодкой для подключения фотоэлементов безопасности, ламп, ключей выключателей считывателей кнопок и другого доп. оборудования Режимы и функции блока управления ZL180. Функция автоматического закрывания задается dip переключателями, время задержки регулируется триммером AUTOM. Closing в пределах от 1 до 150 секунд. Режим step-by-step или открыть закрыть — выставляется dip -ами. Функция предварительного мерцания сигнальной лампы при открывании или закрывании на 5 секунд устанавливается dip переключателем. Функция обнаружения препятствий включается дипами, чувствительность токовой системы защиты регулируется триммером SPEED sens и SLOW sens для движения и замедления створок.

Так же могут выставляться режимы Присутствие оператора, Открывания в процессе закрывания при наличии фотоэлементов, проверка работы фотоэлементов после каждого действия. Процесс программирования блока управления CAME ATI 5024N контролируется линейкой светодиодов отображающий текущее состояние системы.

Приводы CAME ATI 5024N подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.

Технические параметры

Модель привода ATI 5024
Тип привода линейный
Питание системы 230 В
Питание двигателя 24 В
Потребление 10 А
Мощность 120 Вт
Скорость/ время открывания створки до 900 регулируемое
Интенсивность работы интенсивное использование
Вращающий момент 400-3000
Параметры ворот
Максимальная ширина створки 5 м
Максимальный вес створки ворот 1000 кг
Общие параметры электропривода
Класс защиты IP44
Температура работы системы -20…+55 0С
Термозащита 1500
Длина хода штока 500 мм
Размеры 126х88х993 мм
Вес 11 кг
Комплектация
Состав комплекта Came Ati 5024

привод эл/мех A5024N 2шт

БУ ZL180
