Базовый комплект автоматики ворот CAME ATI 5000
Состав комплекта: 2 линейных электропривода Ati 5000 (A5000A) с питанием 220 В + блок управления ZF1N комплект для ворот до 1000 кг и створок длиной до 5 метров, с электромеханическими концевыми выключателями, интенсивностью использования 50%.
Самоблокирующиеся приводы CAME распашных ворот предназначены для бытового использования, в частном секторе. Могут комплектоваться блоками управления ZF1N или ZA3N. Геометрические
размеры установки позволяют открывать створки на углы 90-120 градусов. Могут использоваться для распашных ворот открывающихся вовнутрь и наружу при выполнении установочных размеров и размеров ворот. Максимальное тяговое усилие привода 3000H.
При длине створки 3 метра допускается вес створки 600 кг., при 5 метрах вес ограничен 400 кг. Потребляемая мощность 150 Вт. В комплект входят кронштейны и монтажные пластины. Время открывания на 90 град – 32 сек. В расширенный комплект могут входить радиоприемник, брелки передатчики, фотоэлементы безопасности, сигнальная лампа и антенна.

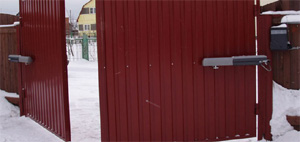

Приводы CAME ATI 5000 относятся к линейному типу с червячной передачей и бронзовой втулкой несущей кронштейн для крепления ворот. Моторедуктор защищен от перегрева до 150 град. С. Вал с червячной передачей укрыт чехлом от попадания осадков и загрязнений. Над валом, защищенном кожухом, размещена линейка с концевыми выключателями. В разблокированном ручном режиме привод установленный на створку перемещают в крайние положения для установки концевых выключателей. Для долговечной работы приводов CAME до их установки створки ворот должны быть проверены на беспрепятственное открывание, при необходимости обслужены или переустановлены петли ворот. ![установка проводов CAME ATI 5000 на ворота](/images/user/came/came-ati-montage.jpg)
Блоки управления ZF1N и ZA3N отличает наличие у ZA3N наличие режима частичного открывания и режима работы с электромеханическим замком. В блоках управления для реализации радиоуправления имеется разъем AF для установки платы радиоприемника и кнопка программирования брелков Prog. Реализованы регулировки задержки движения второго привода T.R.2M., регулировка времени автоматического закрывания A.C.T. от 0 до 120 сек, регулировка времени работы от 15 до 120 сек с включением режима присутствия оператора. Двумя перемычками устанавливаются режимы Автоматического закрывания и режима открыть-закрыть или Step by step. Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT Имеются также клеммы подключения сигнальных ламп, фотоэлементов, кнопок, ключей выключателей, антенны и других аксессуаров.
Встроенная термозащита двигателя 150 град. С. Приводы CAME ATI 5000 подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.
Технические характеристики
Модель привода |
ATI A500A
|
Тип привода |
линейный |
Питание системы |
230 В |
Питание двигателя |
230 В |
Потребление |
1,2 А |
Мощность |
150 Вт |
Скорость/ время открывания створки до 900 |
32 сек |
Интенсивность работы |
50% |
Вращающий момент |
400-3000 |
Параметры ворот |
Максимальная ширина створки |
5 м |
Максимальный вес створки ворот |
1000 кг |
Общие параметры электропривода
|
Класс защиты |
IP54 |
Температура работы системы |
-20…+55 0С |
Термозащита |
1500 |
Длина хода штока |
500 мм |
Размеры |
126х88х993 мм |
Вес |
11 кг |
Комплектация |
|
Состав комплекта Came Ati 5000 |
привод эл/мех A5000A 2шт
БУ ZF1N
|
