Производитель: Nice
Основные параметры:
до 800 кг, длиной до 3 метров, 2 привода + блок управления MC800, радиоприемник OXIBD и 2 пульта ДУ ON3EBD, Автоматика с интенсивностью работы до 58 циклов в час, концевыми выключателями в положениях открыто - закрыто.
Приводы NICE TO4016PBDKIT TOONA используются для автоматизации средних и легких ворот, оснащены электромеханическими концевыми выключателями. Предназначены для использования в частном секторе, развивают тяговое усилие 3200H, скорость движения 0,013 м/с. Пределы использования при ширине створки 2 метра не более 800 кг, 2,5 метра – 450 кг, 3 метра – 400 кг. Могут оказывать влияние ветровые нагрузки, форма и высота ворот.

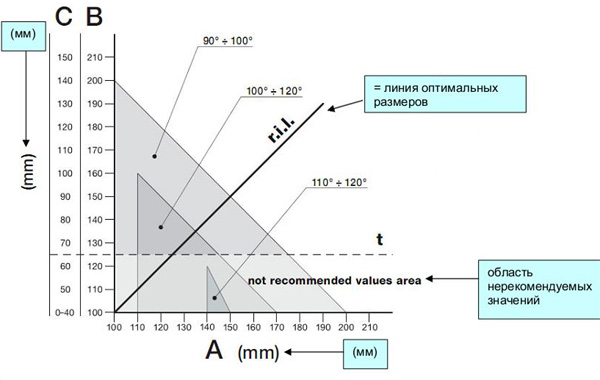

Особенности установки и настройки приводов NICE TO4016PBDKIT TOONA для распашных ворот
Блок управления имеет разъем SM для установки радиоприемника, колодки для подключения устройств безопасности – фотоэлементов, сигнальной лампы, устройств управления – пульты, кнопки и другие. Реализован включаемый режим калитки для второго двигателя. Для настройки работы приводов NICE TO4016P блок управления MC800 имеет функцию обучения, встроенная память сохраняет продолжительность циклов открывания и закрывания. Если эти параметры необходимо изменить – пересохранить, проводят процедуру очистки памяти и проводят новое обучение.
В процессе обучения происходит автоматический поиск механических ограничителей, определяя нагрузку на двигатели. Для программирования режимов NICE TO4016P TOONA используются dip переключатели, регулировки осуществляются триммерами. Триммерами регулируется время паузы автоматического закрывания, настройка усилия привода, настройка задержки времени открытия, время работы каждого привода, задержка закрытия.
Переключателями могут устанавливаться следующие режимы: — Ручной режим для ручного управления, полуавтоматический и автоматический режим, автоматический — всегда закрыто. — Режим коллективного использования включает защиту от не завершения цикла. — Предварительное мерцание сигнальной лампы. — Закрытие после срабатывания фото через 5 сек. — работа фото при открывании. — гидравлический удар -для работы с электрозамками. — торможение — снижение скорости и крутящего момента до 30% от нормального значения. -тестирование фотоэлементов после каждого цикла.
В приводах NICE TO4016P TOONA имеются функции автоматического закрывания с регулируемой паузой, предварительного мерцания сигнальной лампы, время регулируется 2-10 сек, закрывание после фотоэлементов, задержка при открытии и закрытии ворот одного из приводов, торможения.
Приводы TO4016PKIT TOONA подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +55 град С.
Характеристики приводов NICE TO4016PBDKIT TOONA для распашных ворот
| Модель привода |
TOONA TO4016P |
| Тип привода |
линейный |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Потребление |
1,7 А |
| Мощность |
385 Вт |
| Скорость линейная |
0,013 м/сек |
| Усислие |
3200 Н |
| Интенсивность работы |
46 цикл/час |
| Концевые выключатели |
электромеханические концевые выключатели положений открыто и закрыто |
| Параметры ворот |
| Тип створок ворот |
распашные |
| Максимальная ширина створки |
3 м |
| Максимальный вес створки ворот |
800 кг |
| Общие параметры |
| Класс защиты |
IP44 |
| Температура работы системы |
-20…+55 0С |
| Размеры |
820х115х105 мм |
| Вес |
6 кг |
| Комплектация |
|
| Состав комплекта Nice Toona 4016P |
привод эл/мех TO4016P 2 шт
БУ MC800
приемник OXIBD
пульт-брелок ON3EBD 2 шт
|
24.01.2014,
