Производитель: Nice
Основные параметры:
Toona 5016P – 2 шт, до 1000 кг, длиной до 5 метров, блок управления MC800, приемник OXIBD, 2 брелка ДУ ON3EBD. Автоматика с интенсивностью работы до 46 циклов в час, концевыми выключателями в положениях открыто - закрыто
Усиленные приводы ворот NICE TO5016PBDKIT TOONA используются для автоматизации легких и средних ворот, оснащены электромеханическими концевыми выключателями. Предназначены для использования в частном секторе, развивают тяговое усилие 3200H, скорость движения 0,013 м/с. Пределы использования при ширине створки 2 метра не более 1000 кг, 3 метра – 600 кг, 3,5 метра – 500 кг, 5 метра – 450 кг. Могут оказывать влияние ветровые нагрузки, форма и высота ворот.
Настройка и программирование приводов NICE TO5016PBDKIT TOONA для распашных ворот
Блок управления имеет разъем SM для установки радиоприемника, колодки для подключения устройств безопасности – фотоэлементов, сигнальной лампы, устройств управления – пульты, кнопки и другие. Реализован включаемый режим калитки для второго двигателя. Для настройки работы приводов NICE TO5016P TOONA блок управления A60 имеет функцию обучения, встроенная память сохраняет продолжительность циклов открывания и закрывания. Если эти параметры необходимо изменить – пересохранить, проводят процедуру очистки памяти и проводят новое обучение. В процессе обучения происходит автоматический поиск механических ограничителей, определяя нагрузку на двигатели.
Для программирования режимов NICE TO5016P TOONA используются dip переключатели, регулировки осуществляются триммерами. Триммерами регулируется время паузы автоматического закрывания, настройка усилия привода, настройка задержки времени открытия, время работы каждого привода, задержка закрытия. Переключателями могут устанавливаться следующие режимы: — Ручной режим для ручного управления, полуавтоматический и автоматический режим, автоматический — всегда закрыто. — Режим коллективного использования включает защиту от не завершения цикла. — Предварительное мерцание сигнальной лампы. — Закрытие после срабатывания фото через 5 сек. — работа фото при открывании. — гидравлический удар -для работы с электрозамками. — торможение — снижение скорости и крутящего момента до 30% от нормального значения. -тестирование фотоэлементов после каждого цикла.
В TO5016P имеются функции автоматического закрывания с регулируемой паузой, предварительного мерцания сигнальной лампы, время регулируется 2-10 сек, закрывание после фотоэлементов, задержка при открытии и закрытии ворот одного из приводов, торможения. Приводы NICE TO5016P TOONA подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.
Технические характеристики приводов NICE TO5016PBDKIT TOONA для распашных ворот
| Модель привода |
TOONA TO5016P |
| Тип привода |
линейный |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Потребление |
1,7 А |
| Мощность |
385 Вт |
| Скорость линейная |
0,013 м/сек |
| Усислие |
3200 Н |
| Интенсивность работы |
46 цикл/час |
| Концевые выключатели |
электромеханические концевые выключатели положений открыто и закрыто |
| Параметры ворот |
| Тип створок ворот |
распашные |
| Максимальная ширина створки |
5 м |
| Максимальный вес створки ворот |
1000 кг |
| Общие параметры |
| Класс защиты |
IP44 |
| Температура работы системы |
-20…+55 0С |
| Размеры |
965х115х105 мм |
| Вес |
7 кг |

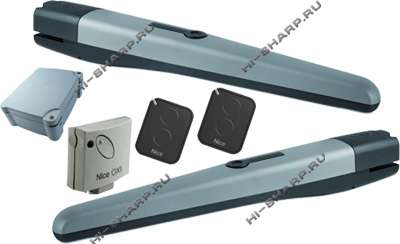

| Комплектация |
|
|
Состав комплекта
Nice Toona TO5016PKIT
|
привод эл/мех TO5016P 2 шт
БУ MC800
приемник OXIBD
пульт-брелок ON3EBD 2 шт
|
