Производитель: Came
Основные параметры:
до 3,5 метров, весом до 800 кг, интенсивность 30 %, в составе 2 приводов, 2 корпусов для подземной установки, 2 разблокировок, блок управления ZA3N, класс защиты IP67.

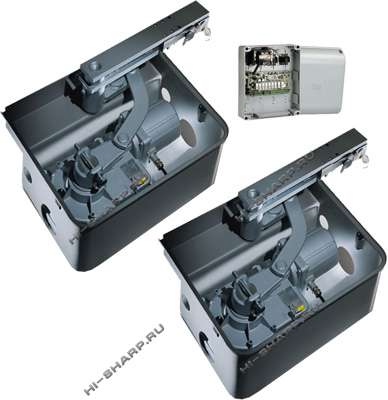

Состав комплекта: привод электромеханический Frog-A в корпусе 2 шт + блок управления ZA3N + разблокировка привода A4364 2 шт.

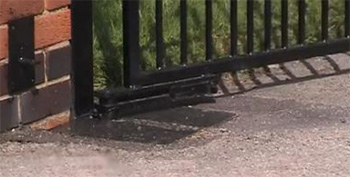

Установка и настройка приводов CAME FROG для распашных ворот
Самоблокирующийся привод CAME FROG A предназначен для установки на ворота шириной 3,5 метров весом до 400 кг, шириной створки 2,5 метра весом 600 кг, 2 метра весом до 800 кг. Для установки
приводов на ворота необходимо наличие механических упоров.
Перед установкой приводов CAME FROG необходима подготовка фундамента и дренажной системы, разводка кабельной сети питания приводов и аксессуаров. Блок управления ZA3N имеет разъем AF для установки платы радиоприемника и кнопка программирования брелков Prog. Реализованы регулировки задержки движения второго привода T.R.2M., регулировка времени автоматического закрывания A.C.T. от 0 до 120 сек, регулировка времени работы от 15 до 120 сек с включением режима присутствия оператора. Реализован режим частичного открывания, режим калитки. Двумя перемычками устанавливаются режимы автоматического закрывания и режима открыть-закрыть или Step by step.
Отрегулировать усилие привода CAME FROG можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Имеются также клеммы подключения сигнальных ламп, фотоэлементов, кнопок, ключей выключателей, антенны и других аксессуаров.
Приводы CAME FROG подходят для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.
Характеристики подземных рычажных приводов CAME FROG
| Модель привода |
Frog (Frog-A)
|
| Тип привода |
рычажный, подземная установка |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Потребление |
1,9 А |
| Мощность |
200 Вт |
| Скорость/ время открывания створки до 900 |
18 сек |
| Интенсивность работы |
30% |
| Вращающий момент |
320 |
| Параметры ворот |
| Максимальная ширина створки |
3 м |
| Максимальный вес створки ворот |
800 кг |
Общие параметры электропривода
|
| Класс защиты |
IP67 |
| Температура работы системы |
-20…+55 0С |
| Термозащита |
1500 |
| Размеры |
160х330х405 мм |
| Комплектация |
|
| Состав комплекта Came FROG |
привод эл/мех Frog-A в корпусе 2 шт
БУ ZA3N
A4364 разблокировка 2 шт
|
24.01.2014,
