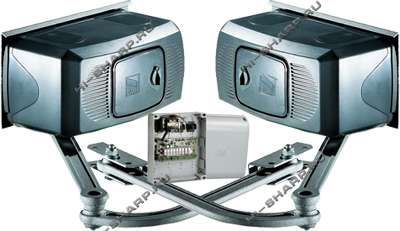

CAME FERNI 1024 24 В для распашных створок

  • Розн. 82 900 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

для ворот до 1000 кг и шириной до 4 метров для открывания вовнутрь, питание 24 в, высокой интенсивности 100% коллективного использования, состав - 2 привода F1024 и блок управления ZL19N, монтажный комплект, рычаги.

Подробнее:

Предназначен для распашных ворот с широкими столбами и глубоко расположенными петлями ворот ( до 300 мм), пределы использования – вес створки 800 кг при ширине 2 метра, 600 кг при ширине 2,5 метра, 500 кг при ширине створки 3 метра, 400 кг при ширине створки 4 метра. Для установки CAME FERNI 1024 требуется установка упоров. Мощность привода 180 Вт, крутящий момент 470Hm, максимальный угол открывания 90 градусов. При ширине ворот более 2,5 метров требуется электрозамок. Для монтажа приводов CAME FERNI 1024 используют монтажные основания из комплекта, собирают и устанавливают рычаг, крепят его к створке кронштейном.

Установка и навтройка рычажных приводов CAME FERNI 1024 для распашных ворот

Для настройки работы привод CAME FERNI 1024, установленный на створку разблокируют переводы в ручной режим. Для настройки створку открывают до крайнего положения, поворачивают верхний кулачок до положения срабатывания концевого выключателя. Фиксируют кулачок с помощью винта. Далее закрывают створку до положения закрыто и выставляют нижний кулачок до срабатывания концевого выключателя. Фиксируют кулачек винтом. Блок управления имеет встроенную систему токовой защиты двигателя при попадание створки на препятствие при закрывании и открывании, при срабатывании защиты двигатель останавливается и включается реверсивное движение. Для подключения приводов имеются клеммы для концевых выключателей при открывании.

Имеет разъем AF для установки платы радиоприемника и кнопка программирования брелков Prog. Функция автоматического закрывания задается dip переключателями, время задержки регулируется триммером TCA в пределах от 1 до 120 секунд. Режим step-by-step или открыть закрыть - выставляется dip -ами. Функция предварительного мерцания сигнальной лампы при открывании или закрывании на 5 секунд устанавливается dip переключателем. Функция обнаружения препятствий включается дипами, чувствительность токовой системы защиты регулируется триммером Sens VEL и Sens RALL для движения и замедления створок.

В блоке управления CAME FERNI 1024 так же могут выставляться режимы Присутствие оператора, Открывания в процессе закрывания при наличии фотоэлементов, проверка работы фотоэлементов после каждого действия, режим включения замедления при открывании и закрывании ворот. Реализованы регулировки задержки движения второго привода T.R.2M., регулировка времени автоматического закрывания A.C.T. от 0 до 120 сек, регулировка времени работы от 13 до 120 сек с включением режима присутствия оператора. Имеются также клеммы подключения сигнальных ламп, фотоэлементов, кнопок, ключей выключателей, антенны и других аксессуаров. Приводы CAME FERNI 1024 подходят для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.

Технические характеристики автоматики CAME FERNI 1024

Модель привода Ferni (F1024)
Тип привода рычажный
Питание системы 230 В
Питание двигателя 24 В
Потребление 18 А
Мощность 180 Вт
Скорость/ время открывания створки до 900 регулируемое время
Интенсивность работы 100%
Вращающий момент 470
Параметры ворот
Максимальная ширина створки 4 м
Максимальный вес створки ворот 800 кг
Максимальный угол открывания 1200
Общие параметры электропривода
Класс защиты IP54
Температура работы системы -20…+55 0С
Термозащита -
Размеры 182х168х340 мм
Комплектация
Состав комплекта Came Ferni 1024

привод эл/мех F1024 2 шт

БУ ZL19N
