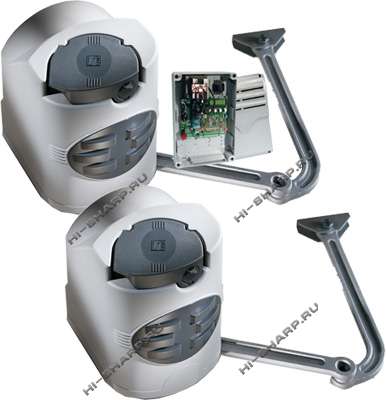

CAME F7024N Комплект

  • Розн. 67 800 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

для створок 300 кг и длиной до 2,3 метров, в составе 2 электропривода F7024N и блок управления ZL180 с питанием 24 В, интенсивностью использования 100%.

Подробнее:

Состав комплекта: привод электромеханический Fast F7024N 2 шт. + блок управления ZL180

Установка и настройка приводов CAME F7024N для распашных ворот

Электромеханический рычажный привод CAME F7024N для распашных ворот с широким столбами и глубоким петлями предназначен для проездов с высокой интенсивностью движения, гаражных комплексов, ГСК, многоярусных и обычных парковок, транспортных предприятий, многоквартирных домов, коттеджных поселков. Позволяет установку на ворота, открывающиеся вовнутрь при строгом соблюдении рекомендованных размеров и допустимой конструкции ворот.

Для наружного открывания не удобен и применяется редко. Для работы необходима установка упоров. Технология питания редукторов 24 В защищает от перегрева, имеет преимущества автоматического определения препятствий, более безопасно в эксплуатации. Мощность 1 привода 140 Вт. Привод CAME ATI F7024N состоит из моторедуктора, рычага состоящего из 2 частей. Механизм выставления концевых выключателей состоит из кулачков и микровыключателей. Один микровыключатель устанавливается при открывание, другой с функцией замедления при закрывании.

Ограничения по ширине и весу створки распашных ворот – 1 метр – 300 кг, 1,5 метра не более 250 кг, 2 метра не более 215 кг, 2,3 метра – створка до 200 кг. В комплект CAME F7024N входят приводы, монтажные основания, рычаги и кронштейны. Блок управления ZL180 для подключения 1 или 2 приводов CAME F7024N, имеет разъем AF для включения радиоприемника.

Программирование приводов Came Fast F7024N ведется dip-микропереключателями — установка режимов, настройки и регулировки с помощью триммеров. Оснащен колодкой для подключения фотоэлементов безопасности, ламп, ключей выключателей считывателей кнопок и другого доп. оборудования Режимы и функции блока управления ZL180. Функция автоматического закрывания задается dip переключателями, время задержки регулируется триммером AUTOM. Closing в пределах от 1 до 150 секунд. Режим step-by-step или открыть закрыть — выставляется dip -ами.

Функция предварительного мерцания сигнальной лампы при открывании или закрывании на 5 секунд устанавливается dip переключателем. Функция обнаружения препятствий включается дипами, чувствительность токовой системы защиты регулируется триммером SPEED sens и SLOW sens для движения и замедления створок. Так же могут выставляться режимы Присутствие оператора, Открывания в процессе закрывания при наличии фотоэлементов, проверка работы фотоэлементов после каждого действия. Процесс программирования блока управления CAME F7024N контролируется линейкой светодиодов отображающий текущее состояние системы. Приводы CAME F7024N подходят для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.

 Характеристики CAME F7024N рычажной автоматики

Модель привода Fast (F7024N)
Тип привода рычажный
Питание системы 230 В
Питание двигателя 24 В
Потребление 11 А
Мощность 140 Вт
Скорость/ время открывания створки до 900 16-45 сек
Интенсивность работы 100%
Вращающий момент 180
Параметры ворот
Максимальная ширина створки 2,3 м
Максимальный вес створки ворот 300 кг
Максимальный угол открывания 1100
Общие параметры электропривода
Класс защиты IP44
Температура работы системы -20…+55 0С
Термозащита 1500
Размеры 194х218х245 мм
Вес 9,8 кг  (без бу)
Комплектация
Состав комплекта Came Fast F7024

привод эл/мех F7024N 2 шт

БУ ZL180
