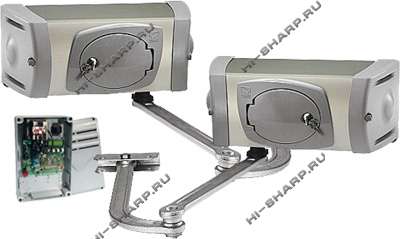

CAME FERNI 40230 автоматика для распашных ворот до 800 кг

Состав комплекта: привод электромеханический Ferni FE40230 2 шт + блок управления ZM3E

Использование и особенности приводов CAME FERNI 40230

Предназначен для распашных ворот с широкими столбами и глубоко расположенными петлями ворот (до 300 мм), пределы использования – вес створки 800 кг при ширине 2 метра, 600 кг при ширине 2,5 метра, 500 кг при ширине створки 3 метра, 400 кг при ширине створки 4 метра. Для установки CAME FERNI 40230 требуется установка упоров.

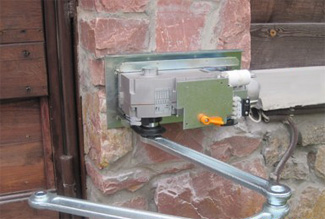

Для настройки работы привод CAME FERNI 40230, установленный на створку разблокируют переводы в ручной режим. Для настройки створку открывают до крайнего положения, поворачивают верхний кулачок до положения срабатывания концевого выключателя. Фиксируют кулачок с помощью винта. Далее закрывают створку до положения закрыто и выставляют нижний кулачок до срабатывания концевого выключателя. Фиксируют кулачек винтом. Блок управления имеет разъем AF для установки платы радиоприемника и кнопка программирования брелков Prog.

Реализованы регулировки задержки движения второго привода T.R.2M., регулировка времени автоматического закрывания A.C.T. от 0 до 120 сек, регулировка времени работы от 15 до 120 сек с включением режима присутствия оператора. Двумя перемычками устанавливаются режимы автоматического закрывания и режима открыть-закрыть или Step by step. Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Мощность привода 140 Вт, крутящий момент 540 Hm, максимальный угол открывания 90 градусов. При ширине ворот более 2,5 метров требуется установка электрозамка. Термозащита двигателя 150 град. С.

Вариант комплектации приводов CAME FERNI 40230 блоком управления ZM3E позволяет использовать встроенный энкодер и другие расширенные функции ZM3E.

Характеристики рычажных приводов
