Производитель: Came
Основные параметры:
Комплект для распашных ворот до 800 кг и шириной до 4 метров для открывания вовнутрь, питание 220 в, не высокой интенсивности 30% для частного использования

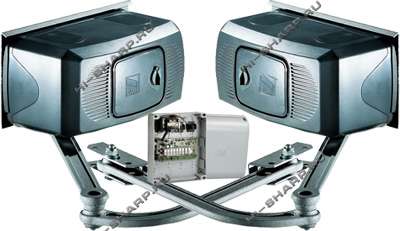

Состав комплекта: 2 привода F1000 и блок управления ZF1N, монтажный комплект, рычаги.
Область применения и особенности автоматики CAME FERNI 1000

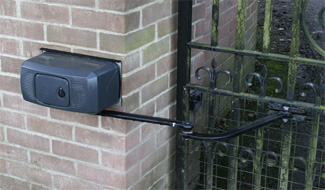

Предназначен для распашных ворот с широкими столбами и глубоко расположенными петлями ворот (до 300 мм), пределы использования – вес створки 800 кг при ширине 2 метра, 600 кг при ширине 2,5 метра, 500 кг при ширине створки 3 метра, 400 кг при ширине створки 4 метра. Для установки CAME FERNI 1000 требуется установка упоров. Мощность привода 150 Вт, крутящий момент 320Hm, максимальный угол открывания 90 градусов. При ширине ворот более 2,5 метров требуется установка электрозамка. Для монтажа приводов CAME FERNI 1000 используют монтажные основания из комплекта, собирают и устанавливают рычаг, крепят его к створке кронштейном.
Для настройки работы привод CAME FERNI 1000, установленный на створку разблокируют переводы в ручной режим. Для настройки створку открывают до крайнего положения, поворачивают верхний кулачок до положения срабатывания концевого выключателя. Фиксируют кулачок с помощью винта. Далее закрывают створку до положения закрыто и выставляют нижний кулачок до срабатывания концевого выключателя. Фиксируют кулачек винтом. Блок управления имеет разъем AF для установки платы радиоприемника и кнопка программирования брелков Prog. Реализованы регулировки задержки движения второго привода T.R.2M., регулировка времени автоматического закрывания A.C.T. от 0 до 120 сек, регулировка времени работы от 15 до 120 сек с включением режима присутствия оператора. Двумя перемычками устанавливаются режимы автоматического закрывания и режима открыть-закрыть или Step by step. Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Имеются также клеммы подключения сигнальных ламп, фотоэлементов, кнопок, ключей выключателей, антенны и других аксессуаров.
Приводы CAME FERNI 1000 подходят для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.
Характеристики
| Модель привода |
Ferni (F1000)
|
| Тип привода |
рычажный |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Потребление |
1,3 А |
| Мощность |
150 Вт |
| Скорость/ время открывания створки до 900 |
18 сек |
| Интенсивность работы |
30% |
| Вращающий момент |
320 |
| Параметры ворот |
| Максимальная ширина створки |
4 м |
| Максимальный вес створки ворот |
800 кг |
| Максимальный угол открывания |
1200 |
Общие параметры электропривода
|
| Класс защиты |
IP54 |
| Температура работы системы |
-20…+55 0С |
| Термозащита |
1500 |
| Размеры |
182х168х340 мм |
| Комплектация |
|
| Состав комплекта Came Ferni 1000 |
привод эл/мех F1000 2 шт
БУ ZF1N
|
Посмотреть другие модели распашной автоматики можно в разделе Автоматика и приводы ворот
