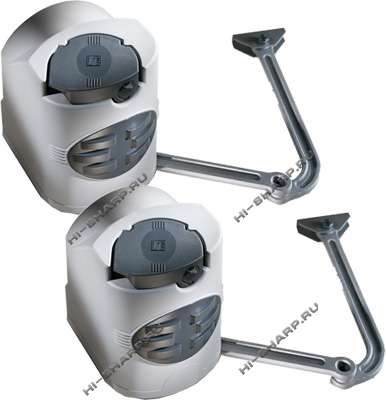

CAME FAST рычажные распашные приводы

Состав комплекта: электромеханический Fast F7000 со встроенным блоком управления + привод эл./мех F7001.

Привод используют для автоматизации проездов с не высокой интенсивностью, для частных домовладений, для легких не больших ворот с широкими столбами и размещением петель не позволяющими установку линейных электроприводов.

Установка и настройка CAME Fast F7000

Блок управления ZF1 встроен в привод Came Fast F7000 или используется внешний блок управления ZF1, ZA3. В комплект входят электроприводы, монтажные основания, рычаги и кронштейны. Мощность привода 160 Вт, Максимальный угол открывания 110 градусов. Привода могу т быть левыми и правыми по исполнению. Механизм имеет механические регулируемы ограничители открывания и закрывания створок, а так же концевые выключатели включаемые кулачковым механизмом. Шарнирный рычаг состоит из двух частей и болта с гайкой.

Регулировка крайних положений створки выполняется последовательно, разблокировав, привод приводят в ручное управление. Открывая створку  распашных ворот с приводом CAME Fast F7000 / F7001 до необходимого крайнего положения, поворачивают нижний кулачок по часовой стрелки до срабатывания концевого выключателя. Фиксируют кулачок центральным винтом. Далее створку приводят в закрытое крайнее положение, поворачивают верхний кулачок по часовой стрелке до срабатывания концевого выключателя, фиксируют верхний кулачок двумя верхними винтами. При правосторонней установке привода установка кулачком зеркально противоположна.

В блоках управления электроприводов CAME Fast F7000 / F7001 для реализации радиоуправления имеется разъем AF для установки платы радиоприемника и кнопка программирования брелков Prog. Реализованы регулировки задержки движения второго привода T.R.2M., регулировка времени автоматического закрывания A.C.T. от 0 до 120 сек, регулировка времени работы от 15 до 120 сек с включением режима присутствия оператора. Двумя перемычками устанавливаются режимы автоматического закрывания и режима открыть-закрыть или Step by step. Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Имеются также клеммы подключения сигнальных ламп, фотоэлементов, кнопок, ключей выключателей, антенны и других аксессуаров.

Приводы CAME FAST подходят для уличной установки – климатический класс защиты IP54, температурный режим -20⁰ +55⁰ С.

Характеристики Fast F7000
