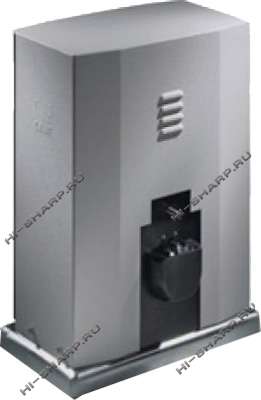

CAME BY-3500T

  • Розн. 127 680 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

до 3,5 тонн, питание 220-380 В, максимальная тяговое усилие 3500 H, скорость до 10,5 м/мин. Интенсивность использования до 50 % встроенный блок управления ZT6. Мощность 750 Вт.

Подробнее:

Установка и настройка привода ворот CAME BY-3500T

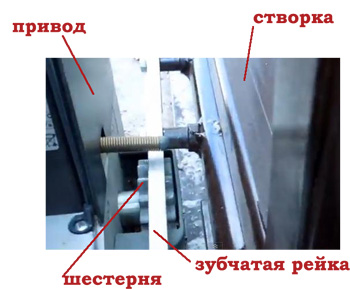

Для сцепления с воротами привод CAME BY-3500T имеет шестерню с модулем 6, для него требуется зубчатая рейка CAME CGZ6. На зубчатую рейку устанавливают механические упоры. установка привода CAME BY-3500T на ворота

Выбор режимов работы привода CAME BY-3500T производится DIP микропереключателями. Имеются регулировки автоматического закрывания (времени) и времени на частичное открытие режим калитки. Блок управления имеет разъем для установки платы радиоприемника AF. Рядом с разъемом размещены кнопки Prog для записи 1-ого брелка.

Установка привода CAME BY-3500T подразумевает заливку бетонного основания с креплением в него монтажного основания со шпильками из комплекта привода. В основание вмуровываются закладные с необходимым количеством проводов для подключения питания и дополнительных устройств – фотоэлементов, сигнальных ламп, антенны и других. Подходит для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.

В блоке управления имеются так же функции – частичная остановка, полный стоп, включения замедления, обнаружения препятствий (при подключении фотоэлементов), предварительное включение лампы перед началом движения, закрывания в режиме открывания и повторное открытие в режиме закрывания (при наличии фотоэлементов), Step-by-step, ведущий – ведомый, пешеходный стоп. Имеется функция программирования замедления за 50 см до остановки в конечных положениях. При установке откатных приводов CAME BY-3500T нужно помнить, что приводы предназначены для работы на полностью исправных и подготовленных воротах. Любые приведенные характеристики приводятся из условий свободного перемещения створок, без каких либо помех.

Характеристики приводов

Модель BY-3500
Общие характеристики системы
Питание системы 230-400 В
Питание двигателя 230-400 В
Макс. ток 2 А
Мощность 750 Вт
Толкающее усилие 3500 H
Скорость открывания 10,5 м/мин
Количество маневров в сутки
Интенсивность работы 50%
Концевые выключатели механические концевые выключатели
Функция замедления есть
Режим «калитки» есть
Функция автоматического определения препятствий есть
Разблокировка механическая, трехгранный ключ
Параметры откатных ворот
Макс. вес створки 3500 кг
Общие параметры
Класс защиты IP54
Температура работы системы -20…+55 0С
Термозащита 1500
Размеры 480х578х295 мм
Комплектация
Состав комплекта

привод электромеханический BY-3500T

встроенный блок управления ZT6
