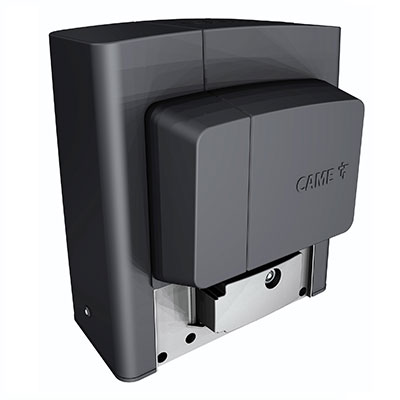

CAME BX-P

СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

автоматика откатных ворот весом до 600 кг и длиной до 14 метров, питание 220 В, максимальная тяговое усилие 600 H, скорость до 17 м/мин. Интенсивность до 30 % встроенный блок управления ZBX8. управление блокировкой с пульта

Подробнее:

Привод CAME BX-P оснащен системой разблокировки с брелка передатчика, служит для легких и средних ворот, бытового использования, частного сектора, с не большим ежедневным потоком, имеет электромеханические концевые выключатели и пружинный рычажок. Ведущая шестерня предназначена для зацепления с жестко закрепленной на воротах зубчатой рейкой. Ход привода ограничивается устанавливаемыми из комплекта на зубчатую рейку механическими ограничителями. Достигая их, пружинный рычажок включает концевой выключатель.

Редуктор оснащен системой ручной разблокировки с замком и ключом, идущими в комплекте с приводом. Привод имеет встроенную защиту от перегрева 150 град.С. Для работы системы радио разблокировки необходимо приобрести и установить в разъем AF2 вторую плату радиоприемника. Блок управления обнаружит вторую плату только при питании от аккумулятора установленного в привод. Записать в радиоприемник можно ту же кнопку пульта или использовать другую.

Установка и настройка привода CAME BX-P с радио разблокировкой

В блоке управления CAME BX-P выставляются режимы работы, проводится регулировка функций, подключаются дополнительные устройства безопасности и управления. Основные режимы работы привода выставляются Dip микропереключателями. Существуют режим присутствия оператора – работа при постоянном нажатии кнопки управления и режим автоматического закрывания, время паузы которого регулируется триммером A.C. T. в пределах от 2 до 120 секунд, режим калитки – частичное открывание регулируется триммером PAR. OP. Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Блок управления имеет разъем для установки платы радиоприемника AF. Рядом с разъемом размещены кнопки Prog для записи 1-ого брелка.

Функции:

  1. частичная остановка;
  2. полный стоп;
  3. включения замедления;
  4. обнаружения препятствий ( при подключении фотоэлементов );
  5. предварительное включение лампы перед началом движения;
  6. повторное открытие в режиме закрывания ( по фотоэлементам );
  7. Step-by-step.
 Имеется функция программирования замедления за 50 см до остановки в конечных положениях. Установка привода CAME BX-P подразумевает заливку бетонного основания с креплением в него монтажного основания со шпильками из комплекта привода.

В основание вмуровываются закладные с необходимым количеством проводов для подключения питания и дополнительных устройств – фотоэлементов, сигнальных ламп, антенны и других. При установке откатных приводов нужно помнить, что приводы предназначены для работы на полностью исправных и обслуженных воротах. Любые приведенные характеристики приводятся из условий свободного перемещения створок без каких либо помех. Привод CAME BX-P прост в установке и настройке. Нужно учитывать, что режим автоматическое определение препятствий отсутствует – необходимо использовать фотоэлементы.

Термозащита мотора 150 градС. Подходит для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.

Технические характеристики  привода с радио разблокировкой

Модель BX-P
Общие характеристики системы
Питание системы 230 В
Питание двигателя 230 В
Макс. ток 2 А
Мощность 230 Вт
Толкающее усилие 600 H
Скорость открывания 17 м/мин
Количество маневров в сутки
Интенсивность работы 30%
Концевые выключатели электромеханические микровыключатели
Функция замедления есть
Режим «калитки» есть
Функция автоматического определения препятствий нет
Разблокировка радиоразблокировка при помощи брелка-передатчика
Параметры откатных ворот
Макс. вес створки 600 кг
Общие параметры
Класс защиты IP54
Температура работы системы -20…+55 0С
Термозащита 1500
Размеры 310х300х240 мм
Вес 15 кг
Комплектация
Состав комплекта

привод электромеханический BX-P

встроенный блок управления ZBX8
