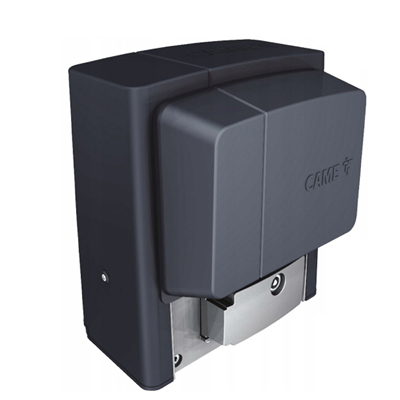

Производитель: Came
Основные параметры:
привод ворот до 800 кг, питание 220 В, максимальная тяговое усилие 800 H, скорость до 10 м/мин. Интенсивность до 30 % встроенный блок управления ZBX6N. Мощность 300 Вт. Новое название BX608AGS (артикул 801MS-0050)
Новое наименование BX608AGS артикул 801MS-0050
Привод CAME BX-68 предназначен для ворот бытового использования, частного сектора, с небольшим ежедневным потоком, имеет электромеханические концевые выключатели и пружинный рычажок. Ведущая шестерня предназначена для зацепления с жестко закрепленной на воротах зубчатой рейкой. Редуктор оснащен системой ручной разблокировки с замком и ключом, идущими в комплекте с приводом. Мотор имеет встроенную защиту от перегрева 150 град.С.
Настройка и функциональность привода CAME BX-68, BX608 (801MS-0050)
В блоке управления CAME BX-68 выставляются режимы работы, проводится регулировка функций, подключаются дополнительные устройства безопасности и управления. Основные режимы работы привода выставляются 2 переключателями – режим присутствия оператора – работа при постоянном нажатии кнопки управления и режим автоматического закрывания, время паузы которого регулируется реостатом T.C.A. в пределах от 2 до 120 секунд. Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT.

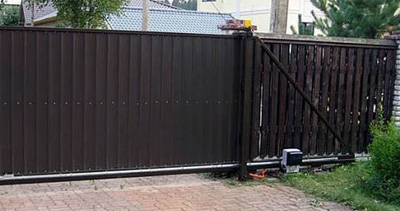

Блок управления имеет разъем для установки платы радиоприемника AF. Рядом с разъемом размещена кнопка Prog для записи 1-ого брелка. Установка привода BX-68 подразумевает заливку бетонного основания с креплением в него монтажного основания со шпильками из комплекта привода. В основание вмуровываются закладные с необходимым количеством проводов для подключения питания и дополнительных устройств – фотоэлементов, сигнальных ламп, антенны и других.
При установке откатных приводов CAME BX-68 нужно помнить, что приводы предназначены для работы на полностью исправных и обслуженных воротах. Любые приведенные характеристики приводятся из условий свободного перемещения створок, без каких либо помех. Привод имеет минимальный набор функций, прост в установке и настройке. Отсутствует режим частичного открывания – режим калитки, отсутствует автоматическое определение препятствий.
Подходит для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.
Технические характеристики привода
| Модель |
BX-68
|
| Общие характеристики системы |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Макс. ток |
2,4 А |
| Мощность |
300 Вт |
| Толкающее усилие |
800 H |
| Скорость открывания |
10 м/мин |
| Количество маневров в сутки |
|
| Интенсивность работы |
30% |
| Концевые выключатели |
электромеханические микровыключатели |
| Функция замедления |
нет |
| Режим «калитки» |
нет |
| Функция автоматического определения препятствий |
нет |
| Разблокировка |
механическая, трехгранный ключ |
| Параметры откатных ворот |
| Макс. вес створки |
800 кг |
| Общие параметры |
| Класс защиты |
IP54 |
| Температура работы системы |
-20…+55 0С |
| Термозащита |
1500 |
| Размеры |
310х300х240 мм |
| Вес |
15 кг |
| Комплектация |
|
| Состав комплекта |
привод электромеханический BX-68
встроенный блок управления ZBX6
|
