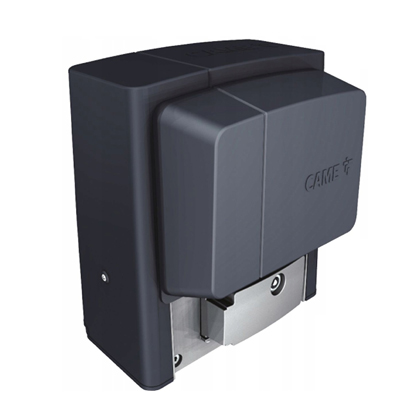

CAME BX708AGS (BX-78) для откатных ворот

  • Розн. 36 400 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

до 800кг., питание 220 В, максимальная тяговое усилие 800 H, скорость до 10 м/мин. Интенсивность до 30 % встроенный блок управления ZBX7N. арт. 801MS-0030

Подробнее:

Новое название BX708AGS (артикул 801MS-0030)

Привод CAME BX-78 для легких и средних ворот предназначен для бытового использования, частного дома, гаражного хозяйства, СНТ, с незначительным потоком. Для управления с брелка дистанционного управления, проводного пульта, любой системы доступа.

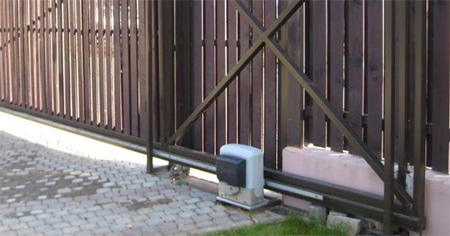

Устройство имеет электромеханические концевые выключатели и пружинный рычажок, ограничительные скобы в комплекте. Ведущая шестерня предназначена для зацепления с жестко закрепленной на воротах зубчатой рейкой. Ход привода ограничивается устанавливаемыми из комплекта на зубчатую рейку механическими ограничителями. Доходя до них пружинный рычажок включает концевой выключатель. Редуктор оснащен системой ручной разблокировки с замком и ключом, идущими в комплекте с приводом. пример установки CAME BX-78 Привод откатных воротПривод имеет встроенную защиту от перегрева 150 град.С.

Функционал и настройка привода CAME BX-78, BX708AGS (801MS-0030)

В блоке управления привода CAME BX-78 выставляются режимы работы, проводится регулировка функций, подключаются дополнительные устройства безопасности и управления. Основные режимы работы привода выставляются Dip микропереключателями. Существуют режим присутствия оператора – работа при постоянном нажатии кнопки управления и режим автоматического закрывания, время паузы которого регулируется триммером A.C. в пределах от 2 до 120 секунд, режим калитки –частичное открывание регулируется триммером PAR. OP.

Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Блок управления имеет разъем для установки платы радиоприемника AF. Рядом с разъемом размещены кнопки Prog для записи 1-ого брелка. Имеются так же функции – частичная остановка, полный стоп, включения замедления, обнаружения препятствий(при подключении фотоэлементов) , предварительное включение лампы перед началом движения, повторное открытие в режиме закрывания (по фотоэлементам) , Step-by-step. Имеется функция программирования замедления за 50 см до остановки в конечных положениях.

Установка привода CAME BX-78 подразумевает заливку бетонного основания с креплением в него монтажного основания со шпильками из комплекта привода. В основание вмуровываются закладные с необходимым количеством проводов для подключения питания и дополнительных устройств – фотоэлементов, сигнальных ламп, антенны и других. При установке откатных приводов нужно помнить, что приводы предназначены для работы на полностью исправных и обслуженных воротах. Любые приведенные характеристики приводятся из условий свободного перемещения створок без каких либо помех. Привод CAME BX-78 прост в установке и настройке. Нужно учитывать, что режим автоматическое определение препятствий отсутствует – необходимо использовать фотоэлементы.

Подходит для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.

Технические характеристики привода CAME BX-78

Модель BX-78
Общие характеристики системы
Питание системы 230 В
Питание двигателя 230 В
Макс. ток 2,4 А
Мощность 300 Вт
Толкающее усилие 800 H
Скорость открывания 10,5 м/мин
Количество маневров в сутки
Интенсивность работы 30%
Концевые выключатели электромеханические микровыключатели
Функция замедления нет
Режим«калитки» нет
Функция автоматического определения препятствий датчик контроля и обнаружения препятствий
Разблокировка механическая, трехгранный ключ
Параметры откатных ворот
Макс. вес створки 800 кг
Общие параметры
Класс защиты IP54
Температура работы системы -20…+55 0С
Термозащита 1500
Размеры 310х300х240 мм
Вес 15 кг
Комплектация
Состав комплекта

привод электромеханический BX-78

встроенный блок управления ZBX78
