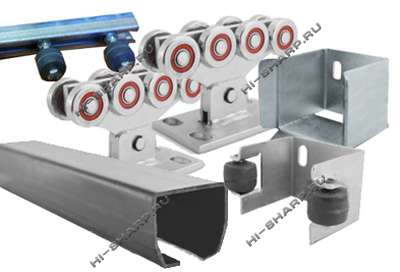

Ролтэк МИКРО балка 5,3 м для откатных ворот

Состав комплекта Ролтэк МИКРО балка 5,3 м для откатных ворот

Комплект включает: балка направляющая длиной 5,3 м + тележка роликовая 2 шт + ролик концевой + ловитель ролика нижний + ловитель верхний + скоба направляющая + заглушка направляющей + ролик резиновый 2 шт.

Комплектующие Ролтэк МИКРО 5,3 описание, пределы использования

Система фурнитуры Ролтэк МИКРО до 350 кг для откатных ворот — прочные элементы для самонесущих консольных ворот, относящихся к типу откатных створок. Створка сдвижных ворот — это не только полотно, но и целая система, позволяющая ей открывать и закрывать проезд. Данный комплект подходит для легких створок, до 350 кг, и перекрываемого проезда не более 5 м. Включает полный набор основных элементов — стальная направляющая; салазки-тележки 8-ми колесные; ролик концевой; улавливатель створки нижний и верхний; кронштейн с 2-мя резиновыми роликами направляющий; заглушка на монорельс. Данная система готова к использованию в российских климатических условиях, обеспечивает функциональность при температурах — 60…+90 ⁰С. Также могут понадобиться дополнительные комплектующие Ролтэк Микро для создания оптимальной системы.

РОЛТЭК МИКРО 350 кг направляющая 5,3 м

Комплектующая	Артикул	Количество необходимое	Цена за 1 шт., руб	Цена общая, руб.	Изображение
Рельс направляющий Микро 5,3 м	010.53	1 шт
Тележка с роликами Микро	001	2 шт
Ролик концевой съемный Микро	021	1 шт
Улавливатель концевого ролика Микро	029	1 шт
Улавливатель верхний Микро	034	1 шт
Ролик резиновый	040	2 шт
Скоба направляющая с роликами	051	1 шт
Заглушка направляющей Микро	073	1 шт.
ИТОГО - общая стоимость комплекта
Характеристики системы
Вес полотна ворот		350 кг
Длина направляющей балки		5,3 м
Макс. ширина перекрываемого проезда		4,5 м
Температура работы системы		-60…+80 0С

Для плавного и быстрого скольжения и отката створки необходимы качественные роликовые опоры (тележки, салазки), которые крепятся к предварительно подготовленному бетонному основанию с армированными вставками (по специальной технологии, соблюдая рекомендуемые размеры). Для движения створки при помощи роликовых тележек необходима прочная направляющая балка, которую крепят к нижней стойке створки. Балка Ролтэк МИКРО изготовлена из высокопрочной стали, ее длина 5,3 метра, толщина стенки 3 мм, вес 23,3 кг. Направляющую накатывают на опоры, с одной стороны устанавливают концевой ролик, с другой — заглушку. Для предотвращения выезда створки за установленные пределы используют ограничительный столб с верхним и нижним улавливателями створки. Сверху регулирует направление движения створки и снижает раскачивание направляющий кронштейн (скоба), комплектуемый 2-мя резиновыми роликами.

Роликовые тележки или салазки Ролтэк МИКРО имеют 8 роликов, что обеспечивает хорошую сцепливаемость с направляющей, герметичные усиленные подшипники, корпус из стали, оцинкованное стопорное кольцо.Подшипники защищены специальной влагозащитной и низкотемпературной смазкой. Также есть резиновое двухстороннее упротнение, обеспечивающее герметичность подшипников. Роликовая опора крепится к бетонному основанию при помощи анкерных болтов, возможно использовать регулировочную пластину для регулировки и крепления опор.
