Комплектующие Ролтэк МИКРО 4,5 метра

  • Розн. 7 100 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз из офиса м. Тимирязевская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Ролтэк

Основные параметры:

 Фурнитура Микро

  • вес полотна до 350 кг;
  • 8-ми роликовая тележка;
  • направляющая 4,5 м

Подробнее:

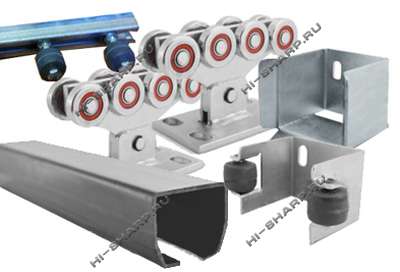

Состав комплекта Ролтэк МИКРО 4,5 м для откатных ворот

Комплект включает: балка направляющая длиной 4,5 м + тележка роликовая 2 шт + ролик концевой + ловитель ролика нижний + ловитель верхний + скоба направляющая + заглушка направляющей + ролик резиновый 2 шт.

Комплектующие Ролтэк МИКРО 4,5 описание и особенности использования

Комплектующие Ролтэк МИКРО 350 кг для откатных ворот— прочные элементы для сдвижных самонесущих ворот, относящихся к типу откатных створок. Створка откатных ворот — это не только полотно, но и целая система, позволяющая ей открывать и закрывать проезд. Данная система подходит для легких створок, до 350 кг, используется при ширине перекрываемого проезда до 4 метров. Включает полный набор основных элементов — стальная направляющая; салазки-тележки 8-ми колесные; ролик концевой; улавливатель створки нижний и верхний; кронштейн с 2-мя резиновыми роликами направляющий; заглушка на монорельс. Дополнительно могут понадобиться и другие элементы.

РОЛТЭК МИКРО 350 кг направляющая 4,5 м

Комплектующая Артикул Количество необходимое Цена за 1 шт., руб Цена общая, руб. Изображение
Рельс направляющий Микро 4,5 м 010.45 1 шт     Комплектующие Ролтэк МИКРО 4,5 балка
Тележка опора с роликами Микро 001 2 шт     опора Ролтэк МИКРО
Ролик концевой съемный Микро 021 1 шт
Улавливатель концевого ролика Микро 029 1 шт
Улавливатель верхний Микро 034 1 шт
Ролик резиновый 040 2 шт
Скоба направляющая с роликами 051 1 шт
Заглушка направляющей Микро 073 1 шт.
ИТОГО - общая стоимость комплекта

Характеристики системы
Вес полотна ворот   350 кг
Длина направляющей балки 4,5 м
Макс. ширина перекрываемого проезда 3-3,5 м
Температура работы системы   -60…+80 0С

Для плавного и быстрого скольжения и отката створки необходимы качественные роликовые опоры (тележки, салазки), которые крепятся к предварительно подготовленному бетонному основанию с армированными вставками (по специальной технологии, соблюдая рекомендуемые размеры). Для движения створки при помощи роликовых тележек необходима прочная направляющая балка, которую крепят к нижней стойке створки. Ее накатывают на опоры, с одной стороны устанавливают концевой ролик, с другой — заглушку. Для предотвращения выезда створки за установленные пределы используют ограничительный столб с верхним и нижним улавливателями створки. Сверху регулирует направление движения створки и снижает раскачивание направляющий кронштейн (скоба), комплектуемый 2-мя резиновыми роликами.

Наиболее ответственный элемент системы — направляющий рельс (балка). Монорельс Ролтэк МИКРО изготовлен из высокопрочной стали, с толщиной стенки 3 мм. Длина монорельса в данном комплекте — 4,5 метра. Вес рельса 19,8 кг.

Роликовые тележки или салазки Ролтэк МИКРО имеют 8 роликов, что обеспечивает хорошую сцепливаемость с направляющей, герметичные усиленные подшипники, корпус из стали, оцинкованное стопорное кольцо. Крепится к бетонному основанию при помощи анкерных болтов, возможно использовать регулировочную пластину для крепления опор.
