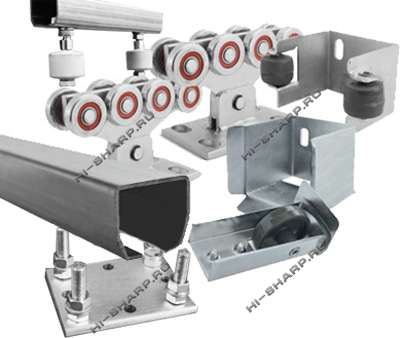

Ролтэк ЭКО 5 м комплект для откатных ворот

Состав комплекта Ролтэк ЭКО 5 м для откатных ворот

Комплект фурнитуры включает: балка направляющая длиной 5 м + тележка роликовая 2 шт + ролик концевой + ловитель ролика нижний + ловитель верхний + скоба направляющая + заглушка направляющей + ролик резиновый 2 шт. + подставка регулировочная М16

Комплектующие Ролтэк ЭКО описание и границы использования

Комплектующие Ролтэк ЭКО с балкой 5 м для откатных ворот — высококачественные элементы для монтажа откатных створок. Производятся комплектующие из европейских материалов, отвечающих стандартам для стали, используемой на ответственных производствах (машиностоение, например). Отличаются особой прочностью, жесткостью, высокой грузоподъемностью.

Комплект Эко 5 система подходит для створок массой до 500 кг, и перекрываемого проезда не более 4,5 м. Включает полный набор основных элементов — стальная направляющая; салазки-тележки 8-ми колесные; ролик концевой; улавливатель створки нижний и верхний; кронштейн верхний с 2-мя резиновыми роликами; заглушка на рельс. Данная система готова к использованию в российских климатических условиях, обеспечивает функциональность при температурах — 60…+90 ⁰С, обладает высокой антикоррозийной устойчивостью. Также могут понадобиться дополнительные комплектующие Ролтэк Микро для создания оптимальной системы.

РОЛТЭК ЭКО 500 кг направляющая 5 м

Комплектующая	Артикул	Количество необходимое	Цена за 1 шт., руб	Цена общая, руб.	Изображение
Рельс направляющий Эко 5 м	011.5	1 шт
Опора Тележка с роликами Эко	003	2 шт
Ролик концевой съемный Эко	025	1 шт
Улавливатель концевого ролика Эко	031	1 шт
Улавливатель верхний Эко	037	1 шт
Ролик резиновый	040	2 шт
Скоба направляющая с роликами	054	1 шт
Заглушка направляющей Микро	071	1 шт.
Подставка регулировочная М16	064	2 шт.
ИТОГО - общая стоимость комплекта
Характеристики системы
Макс. вес полотна ворот		500 кг
Длина направляющей		5 м
Макс. ширина перекрываемого проезда		4,5 м
Температура работы системы		-60…+80 0С

Для плавного и быстрого скольжения и отката створки необходимы качественные роликовые опоры  (тележки, салазки), которые крепятся к предварительно подготовленному залитому бетонному основанию определенного размера и конструкции. Для движения створки при помощи роликовых тележек необходима прочная направляющая балка, которую крепят к нижней стойке створки. Направляющий рельс накатывают на опоры, с одной стороны устанавливают концевой ролик, разделяющий нагрузку с опорами, с другой — заглушку. Верхний и нижний улавливатель створки нужны для того, чтобы не допустить выезд створки за установленные пределы. Сверху регулирует направление движения створки и снижает раскачивание направляющий кронштейн  (скоба), комплектуемый 2-мя резиновыми роликами.

Монорельс ЭКО изготовлен из высокопрочной стали, его длина 5 метров. Толщина стенки до 3,5 мм, вес 28 кг. Поверхность направляющей покрыта специальной антикоррозийной смазкой. Для работы в сложных условиях, с вероятностью повреждения балки из-за вредных погодных условий можно выбрать оцинкованую направляющую. Варианты длин направляющих позволяют подобрать нужную длину непосредственно под свой проезд и не укорачивать балку, отрезая лишнее, а следовательно также упростить монтаж.

Роликовые опоры или тележки Ролтэк ЭКО имеют по 8 роликов, это гарантирует хороший контакт с направляющей — минимум 6 роликов. Корпус опоры — из стали, с цельной стальной пластиной, оцинкованное стопорное кольцо. Тележки оснащены герметичными усиленными подшипниками. В данном комплекте роликовые опоры усиленные, с более высоким пределом нагрузки на каждый ролик. Крепятся они к бетонному основанию при помощи анкерных болтов, рекомендуется использовать регулировочную пластину для крепления опор.
