Комплектующие Ролтэк ЭКО рельс 7 м для откатных ворот

  • Розн. 10 550 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз из офиса м. Тимирязевская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Ролтэк

Основные параметры:

Набор фурнитуры для откатной самонесущей створоки.

  • вес створки до 500 кг;
  • балка длиной 7 м ;
  • 8-ми роликовые опоры

Подробнее:

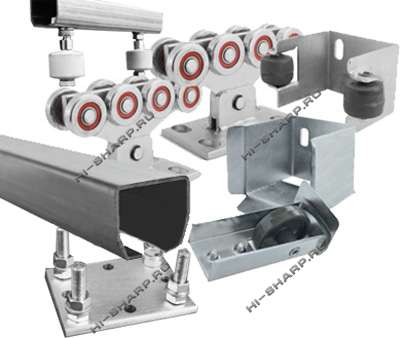

Состав комплекта Ролтэк ЭКО рельс 7 м для откатных ворот

Комплект включает: балка направляющая длиной 7 м + тележка роликовая 2 шт + ролик концевой + ловитель ролика нижний + ловитель верхний + скоба направляющая + заглушка направляющей + ролик резиновый 2 шт. + подставка регулировочная М16

Комплектующие Ролтэк ЭКО для самонесущих ворот до 500 кг описание и пределы использования

Ролтэк ЭКО рельс 7 м для откатных ворот — необходимые элементы для откатных створок, для создания системы консольных ворот. Комплектующие из высококачественной стали, соответствующей европейским стандартам, отличаются особой прочностью, жесткостью, высокой грузоподъемностью.

Комплект Эко-система разработан и подобран для створок массой до 500 кг и перекрываемого проезда не более 6,5 м с направляющей балкой длиной 7 метров. Полный набор основных элементов — стальной монорельс; опоры-тележки 8-ми колесные; ролик концевой съемный; улавливатель створки нижний и верхний; кронштейн верхний квадратный с 2-мя резиновыми роликами; заглушка для направляющей. Данная система разработана российским производителем для использования в российских климатических условиях, работает в температурном диапазоне — 60…+90 0С. Также могут понадобиться дополнительные комплектующие Ролтэк ЭКО для создания оптимальной системы.

РОЛТЭК ЭКО 500 кг направляющая 7 м

Комплектующая Артикул Количество необходимое Цена за 1 шт., руб Цена общая, руб. Изображение
Рельс направляющий Эко 7 м 011.7 1 шт
Тележка с роликами Эко 003 2 шт
Ролик концевой съемный Эко 025 1 шт
Улавливатель концевого ролика Эко 031 1 шт
Улавливатель верхний Эко 037 1 шт
Ролик резиновый 040 2 шт
Скоба направляющая с роликами 054 1 шт
Заглушка направляющей Эко 071 1 шт.
Подставка регулировочная М16 064 2 шт.
ИТОГО - общая стоимость комплекта

Характеристики системы
Макс. вес полотна ворот   500 кг
Длина направляющей   7 м
Макс. ширина перекрываемого проезда   6,5 м
Температура работы системы   -60…+80 0С

Тележка роликовая Ролтэк ЭКО для откатных ворот

Для плавного и быстрого скольжения и отката створки необходимы качественные роликовые опоры  (тележки, салазки), которые крепятся к предварительно подготовленному залитому бетонному основанию определенного размера и конструкции. Для движения створки при помощи роликовых тележек необходима прочная направляющая балка, которую крепят к нижней стойке створки. Направляющий рельс накатывают на опоры, с одной стороны устанавливают концевой ролик, разделяющий нагрузку с опорами, с другой — заглушку. Верхний и нижний улавливатель створки нужны для того, чтобы не допустить выезд створки за установленные пределы. Сверху регулирует направление движения створки и снижает раскачивание направляющий кронштейн  (скоба), комплектуемый 2-мя резиновыми роликами. Полотно ворот проходит между двумя свободно вращающимися роликами по конкретно заданной траектории.

Направляющая Ролтэк ЭКО изготовлена из высокопрочной стали, его длина 7 метров. Толщина стенки до 3,5 мм, вес 39,2 кг. Поверхность направляющей покрыта специальной антикоррозийной смазкой. Варианты длин направляющих позволяют подобрать нужную длину непосредственно под свой проезд и не укорачивать балку, отрезая лишнее, а следовательно также упростить монтаж. Есть вариант направляющей из оцинкованной стали.

Роликовые опоры или тележки ЭКО имеют по 8 роликов, это гарантирует хороший контакт с направляющей — минимум 6 роликов. Корпус опоры — из стали, с цельной стальной пластиной, оцинкованное стопорное кольцо. Тележки оснащены герметичными усиленными подшипниками. В данном комплекте роликовые опоры усиленные, с более высоким пределом нагрузки на каждый ролик. Крепятся они к бетонному основанию при помощи анкерных болтов, рекомендуется использовать регулировочную пластину для крепления опор.
