Комплект Fratelli Comunello до 1800 кг GRANDE

  • Розн. 63 752 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз из офиса м. Тимирязевская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Fratelli Comunello

Основные параметры:

Комплектующие для откатных консольных створок

  • вес полотна до 1800 кг;
  • для сдвижных створок;
  • направляющий рельс 6 м

Подробнее:

Состав комплекта Fratelli Comunello до 1800 кг GRANDE для откатных ворот

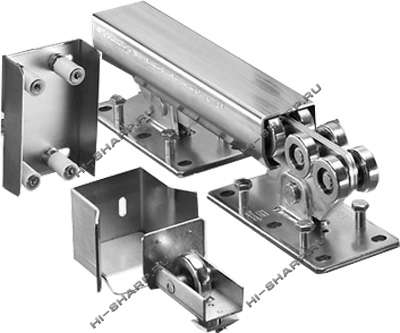

Комплект включает: балка направляющая 6 м + тележка роликовая 2 шт + ролик концевой + ловитель ролика + скоба направляющая 4-х роликовая.

Fratelli Comunello Grande описание систеимы. пределы использования

Комплектующие Fratelli Comunello до 1800 кг GRANDE для откатных ворот — комплектующие, используемые для монтажа тяжелых откатных створок ворот консольного типа. Данный комплект подобран для сдвижных створок весом до 1800 кг. Включает полный набор основных элементов — стальная направляющая, неоцинкованная; 2 тележки Grande 8-ми роликовые; ролик концевой; улавливатель створки и верхняя скоба с 4-мя роликами.

FRATELLI COMUNELLO GRANDE 1200 kg

Комплектующая Артикул Количество необходимое Цена за 1 шт., руб Цена общая, руб. Изображение
Рельс направляющий Grande CGS-345-G-R L6 1 шт 25100 25100
Тележка с роликами Grande CGS-350.8-G 2 шт 14312 28624
Ролик концевой Grande CGS-347-G 1 шт 958 1194
Улавливатель концевого ролика Grande CGS-346-G 1 шт 958 958
Скоба направляющая с 4-мя роликами 255-350 1 шт 985 985
ИТОГО - общая стоимость комплекта   56861

Характеристики системы
Вес полотна ворот   1800 кг
Температура работы системы   -40…+55 0С

Комплект Fratelli Comunello до 1800 кг GRANDE для откатных ворот

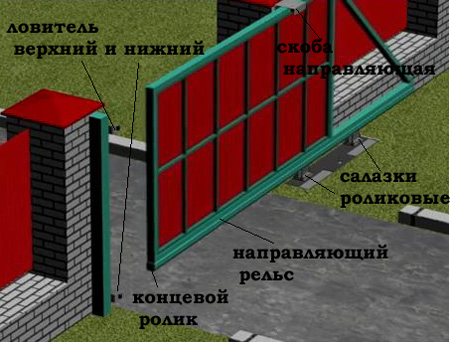

Для монтажа откатных ворот с использованием комплектующих необходимо выполнить ряд действий: сделать бетонное основание (закладная с арматурой, залитая бетоном, с предварительной прокладкой подводки для установки привода ворот впоследствии), установить на основание платформы для роликовых салазок, закрепив их при помощи анкерных болтов, на них уже установить сами тележки; приварить направляющую балку, длина ее равна 1,5 ширины проема, к полотну ворот; накатить направляющую (со створкой) на роликовые опоры; установить концевой ролик в направляющую со стороны проезда; устанавливаем направляющую скобус роликами для предотвращения наклона и раскачивания полотна ворот; установить верхний и нижний ловители створки нижний ловитель входит концевой ролик, в верхний — торец створки).

Направляющий рельс Fratelli Comunello GRANDE приваривается под нижнюю стойку ворот, его стандартная длина 6 м; в данном комплекте направляющая неоцинкованная. Другие варианты исполнения: из специальной стали Inox, из оцинкованного алюминия, из алюминия.

Роликовые тележки или салазки Fratelli Comunello GRANDE прочные и надежные, корпус выполнен из стали, многослойный. Модель тележки CGS-350.8-G — 8-ми роликовая, с более высоким показателем предела нагрузки на ролики, для комплектов Grande. Крепится к бетонному основанию при помощи анкерных болтов. Износ обычно касается подшипников и роликов. Варианты исполнения: из нержавеющей стали Inox, из оцинкованной стали, из алюминия.

Направляющая пластина — скоба с четырьмя роликами — вариант для тяжелых створок, расситана на больший предел нагрузки и имеет более высокий показатель сопротивления раскачиванию створки, чем 2-х роликовые пластины.

Дополнительно могут понадобиться и другие элементы. Также можно подобрать направляющие балки и другие комплектующие из оцинкованной стали, более прочные к вредным климатическим воздействиям среды. Широкий ассортимент и разнообразие материалов, из которых изготовляются комплектующие, позволяют подобрать полную систему, подходящую заказчику по стоимости, по пределу прочности, по соответствию климатическим условиям определенного региона.
