Комплектующие Fratelli Comunello до 1200 кг GRANDE

  • Розн. 58 676 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз из офиса м. Тимирязевская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Fratelli Comunello

Основные параметры:

Комплектующие для откатных консольных створок

  • вес полотна до 1200 кг;
  • для сдвижных створок;
  • направляющий рельс 6 м

Подробнее:

Состав комплекта Fratelli Comunello до 1200 кг GRANDE для откатных ворот

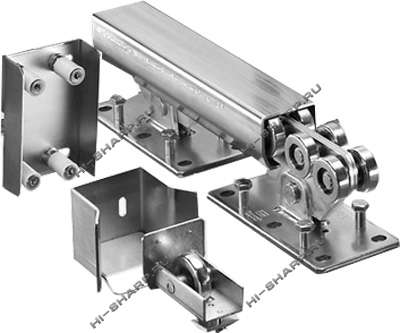

Комплект включает: направляющий монорельс 6 м + тележка роликовая 2 шт + ролик концевой + ловитель ролика + скоба направляющая 4-х роликовая.

Fratelli Comunello Grande описание системы, пределы использования

Комплектующие Fratelli Comunello до 1200 кг GRANDE для откатных ворот— комплектующие, используемые для монтажа тяжелых откатных створок ворот консольного типа. Данный комплект подобран для сдвижных створок весом до 1200 кг. Включает полный набор основных элементов — стальная направляющая, неоцинкованная; 2 тележки Grande 8-ми роликовые; ролик концевой; улавливатель створки и верхняя скоба с 4-мя роликами.

FRATELLI COMUNELLO GRANDE 1200 kg

Комплектующая Артикул Количество необходимое Цена за 1 шт., руб Цена общая, руб. Изображение
Рельс направляющий Grande CGS-245-G-R L6 1 шт 23558 23558
Тележка с роликами Grande CGS-250.8-G 2 шт 13156 26312
Ролик концевой Grande CGS-347-G 1 шт 958 1194
Улавливатель концевого ролика Grande CGS-346-G 1 шт 958 958
Скоба направляющая с 4-мя роликами 255-350 1 шт 985 985
ИТОГО - общая стоимость комплекта   53007

Характеристики системы
Вес полотна ворот   1200 кг
Температура работы системы   -40…+55 0С

Комплектующие Fratelli Comunello до 1200 кг GRANDE для откатных ворот

Для монтажа откатных ворот с использованием комплектующих необходимо выполнить ряд действий: сделать бетонное основание (закладная с арматурой, залитая бетоном, с предварительной прокладкой подводки для установки привода ворот впоследствии), установить на основание платформы для роликовых салазок, закрепив их при помощи анкерных болтов, на них уже установить сами тележки; приварить направляющую балку, длина ее равна 1,5 ширины проема, к полотну ворот; накатить направляющую (со створкой) на роликовые опоры; установить концевой ролик в направляющую со стороны проезда; устанавливаем направляющую скобус роликами для предотвращения наклона и раскачивания полотна ворот; установить верхний и нижний ловители створки нижний ловитель входит концевой ролик, в верхний — торец створки).

Направляющий рельс приваривается под нижнюю стойку ворот, его стандартная длина 6 м; в данном комплекте направляющая неоцинкованная. Другие варианты исполнения: из специальной стали Inox, из оцинкованного алюминия, из алюминия.

Роликовые тележки или салазки прочные и надежные, корпус выполнен из стали, многослойный. Модель тележки CGS-250.8-G — 8-ми роликовая, с более высоким показателем предела нагрузки за счет большего количества роликов, для комплектов Grande. Крепится к бетонному основанию при помощи анкерных болтов. Износ обычно касается подшипников и роликов. Варианты исполнения: из нержавеющей стали Inox, из оцинкованной стали, из алюминия.

Направляющая пластина — скоба с четырьмя роликами — вариант для тяжелых створок, расситанный на большую нагрузку и большее сопротивление раскачиванию створки, чем 2-х роликовые пластины.

Дополнительно могут понадобиться и другие элементы. Также можно подобрать направляющие балки и другие комплектующие из оцинкованной стали, более прочные к вредным климатическим воздействиям среды. Широкий ассортимент и разнообразие материалов, из которых изготовляются комплектующие, позволяют подобрать полную систему, подходящую заказчику по стоимости, по пределу прочности, по соответствию климатическим условиям определенного региона.
