Производитель: Nice
Основные параметры:
24 В, для интенсивного использования до 41 цикла в час, для ворот со створками до 7 метров, весом до 1700 кг. В комплекте 2 привода и блок управления MC824H BlueBus, приемник OXIBD, пульты ON3EBD 2 шт.
Приводы NICE TO 7024 TOONA используются для автоматизации легких и средних ворот, оснащены магнитным энкодером, двумя механическим упором в положении открыто и закрыто. Предназначены для коллективного использования и частном секторе, развивают тяговое усилие 2700H, скорость движения 0,013 м/с. Пределы использования при ширине створки 3 метра не более 1700 кг, 4 метра – 1250 кг, 5 метра – 950 кг, 7 метров – 700 кг. Могут оказывать влияние ветровые нагрузки, форма и высота ворот.
Особенности использования приводов для распашных ворот NICE TO7024BDKIT TOONA
Блок управления MC824H оснащен автоматической системой распознавания привода может использоваться с приводами MB4024, MB5024, HY7024, TO4024,TO5024, TO 7024.
На этапе запуска приводов NICE TO 7024 TOONA проводится автоматическое и ручное запоминание положения механических упоров. В процессе обучения задаются 8 положений системы автоматических ворот — 2 положения максимального закрытия 1 и 2 створки при достижении упоров, смещение створки при открытии, смещение при закрытии, 2 положения максимального открытия 1 и 2 створки при достижении упоров, 2 желательных положения для створок при открытии не доходящих до механических упоров. Используется двойная технология обнаружения препятствий, режимы замедления при открывании и закрывании. Питание может резервироваться аккумуляторной батареей PS324. Есть режим диагностики неполадок.
Программирование блока управления проводятся 3 кнопками программирования, контролируя процесс по световым индикаторам.
Доступны следующие режимы работы NICE TO 7024 TOONA:
Программируемые на 1 уровне: Автоматическое закрывание, повторного закрывания после срабатывания фотоэлементов, всегда закрыто (восстановление закрытого положении при восстановлении питания), режим ожидания, режим подсветки, предварительного мерцания лампы, закрытие в положение частичного открытия.
Программируемые на 2 уровне: пауза автозакрытия, пошаговый режим, скорость вращения двигателя, время работы после закрытия, усилие двигателей, режим частичного открывания – калитки. Блок управления поддерживает работу дополнительных устройств в системе BlueBus. Приводы NICE TO 7024 TOONA подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.
Характеристики приводов NICE TO7024BDKIT TOONA
| Модель привода |
TOONA 7024
|
| Тип привода |
линейный |
| Питание системы |
230 В |
| Питание двигателя |
24 В |
| Потребление |
5 А |
| Мощность |
120 Вт |
| Скорость линейная |
0,013 м/сек |
| Усислие |
2700 Н |
| Интенсивность работы |
41 цикл/час |
| Концевые выключатели |
магнитный энкодер, механический упор положений открыто и закрыто |
| Параметры ворот |
| Тип створок ворот |
распашные |
| Максимальная ширина створки |
7 м |
| Максимальный вес створки ворот |
1700 кг |
| Общие параметры |
| Класс защиты |
IP44 |
| Температура работы системы |
-20…+55 0С |
| Размеры |
1200х128х150 мм |
| Вес |
15 кг |

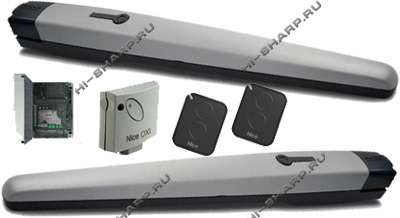

| Комплектация |
|
| Состав комплекта Nice Toona TO7024BDKIT |
привод эл/мех TO7024 2 шт
БУ MC824H
приемник OXIBD
пульт-брелок ON3EBD 2 шт
|
24.01.2014,
