Приводы NICE TO5024 KCE TOONA используются для автоматизации легких и средних ворот, оснащены магнитным энкодером, одним концевым выключателем и механическим упором в положении открыто. Предназначены для коллективного использования и частном секторе, развивают тяговое усилие 1800H, скорость движения 0,016 м/с.

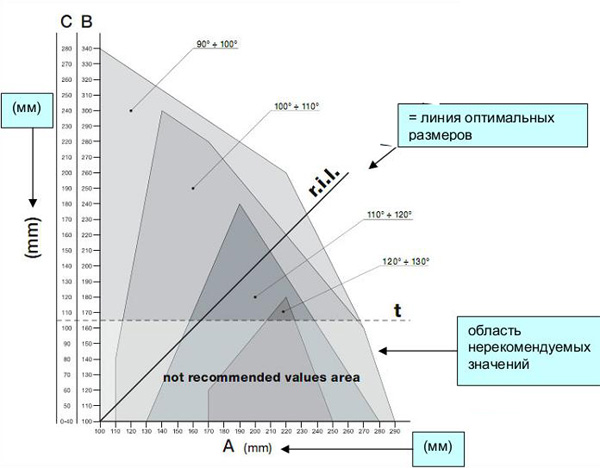

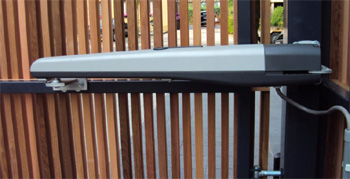

Установка и настройка приводов NICE TO5024KCE TOONA для распашных ворот
Пределы использования при ширине створки 2 метра не более 500 кг, 3 метра – 300 кг, 4 метра – 250 кг, 5 метров – 200 кг. Могут оказывать влияние ветровые нагрузки, форма и высота ворот.
Блок управления MC824H оснащен автоматической системой распознавания привода может использоваться с приводами MB 4024, MB 5024, HY 7024, TO 4024,TO 5024, TO 7024.
На этапе запуска NICE TO5024KCE TOONA проводится автоматическое и ручное запоминание положения механических упоров. В процессе обучения задаются 8 положений системы автоматических ворот — 2 положения максимального закрытия 1 и 2 створки при достижении упоров, смещение створки при открытии, смещение при закрытии, 2 положения максимального открытия 1 и 2 створки при достижении упоров, 2 желательных положения для створок при открытии не доходящих до механических упоров. Используется двойная технология обнаружения препятствий, режимы замедления при открывании и закрывании. Питание может резервироваться аккумуляторной батареей PS324. Есть режим диагностики неполадок.
Программирование блока управления NICE TOONA проводятся 3 кнопками программирования, контролируя процесс по световым индикаторам.
Доступны следующие режимы работы NICE TO5024KCE TOONA:
Программируемые на 1 уровне: Автоматическое закрывание, повторного закрывания после срабатывания фотоэлементов, всегда закрыто (восстановление закрытого положении при восстановлении питания), режим ожидания, режим подсветки, предварительного мерцания лампы, закрытие в положение частичного открытия.
Программируемые на 2 уровне: пауза автозакрытия, пошаговый режим, скорость вращения двигателя, время работы после закрытия, усилие двигателей, режим частичного открывания –калитки.
Блок управления поддерживает работу дополнительных устройств в системе BlueBus.
Приводы NICE TO5024KCE TOONA подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.
Характеристики приводов NICE TO5024KCE TOONA
| Модель привода |
TOONA 5024
|
| Тип привода |
линейный |
| Питание системы |
230 В |
| Питание двигателя |
24 В |
| Потребление |
5 А |
| Мощность |
120 Вт |
| Скорость линейная |
0,016 м/сек |
| Усислие |
1800 Н |
| Интенсивность работы |
95 цикл/час |
| Концевые выключатели |
магнитный энкодер, механический упор положения открыто |
| Параметры ворот |
| Тип створок ворот |
распашные |
| Максимальная ширина створки |
5 м |
| Максимальный вес створки ворот |
500 кг |
| Общие параметры |
| Класс защиты |
IP44 |
| Температура работы системы |
-20…+55 0С |
| Размеры |
965х115х105 мм |
| Вес |
7 кг |

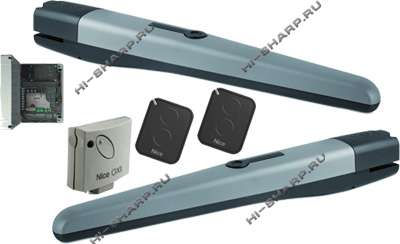

| Комплектация |
|
| Состав комплекта Nice Toona 5024 |
привод эл/мех TO5024 2 шт
БУ MC824H
приемник OXI
пульт-брелок Flo2RE 2 шт
|
24.01.2014,
