Производитель: Nice
Основные параметры:

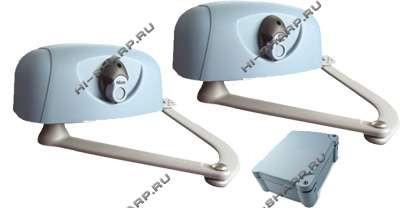

шириной створки до 3 метров. В комплекте 2 электропривода 220 В, блок управления MC800, радиоприемник OXIBD, пульты ДУ ON3EBD, рычаги, монтажные основания, кронштейны. Допустимая интенсивность работы 30%.

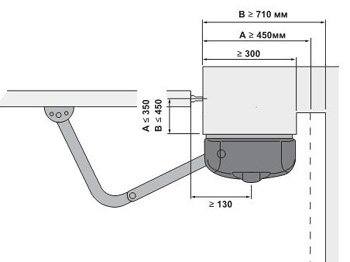

Самоблокирующиеся рычажные приводы предназначены для ворот с глубоким расположением петель 380-430 мм от края установки.
Приводы имеют 2 внутренних концевых выключателя для установки крайних положений ворот.
Установка и настройка приводов NICE HY7005BDKIT HYPPO
Для настройки работы приводов NICE HY7005 HYPPO блок управления MC800 имеет функцию обучения, встроенная память сохраняет продолжительность циклов открывания и закрывания. Если эти параметры необходимо изменить – пересохранить, проводят процедуру очистки памяти и проводят новое обучение. В процессе обучения происходит автоматический поиск механических ограничителей, определяя нагрузку на двигатели.
Для программирования режимов NICE HY7005BDKIT HYPPO используются dip переключатели, регулировки осуществляются триммерами.
Триммерами регулируется время паузы автоматического закрывания, настройка усилия привода, настройка задержки времени открытия, время работы каждого привода, задержка закрытия.
Переключателями могут устанавливаться следующие режимы:
— Ручной режим для ручного управления, полуавтоматический и автоматический режим, автоматический — всегда закрыто.
— Режим коллективного использования включает защиту от не завершения цикла.
— Предварительное мерцание сигнальной лампы.
— Закрытие после срабатывания фото через 5 сек.
— работа фото при открывании.
— гидравлический удар -для работы с электрозамками.
— торможение — снижение скорости и крутящего момента до 30% от нормального значения.
-тестирование фотоэлементов после каждого цикла.
В NICE HY7005KIT HYPPO имеются функции автоматического закрывания с регулируемой паузой, предварительного мерцания сигнальной лампы, время регулируется 2-10 сек, закрывание после фотоэлементов, задержка при открытии и закрытии ворот одного из приводов, торможения.

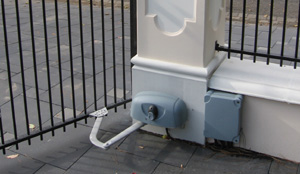

Приводы NICE HY 7005 HYPPO подходят для уличной установки – климатический класс защиты IP43, температурный режим -200 +550 С.
Характеристики приводов NICE HY7005BDKIT HYPPO
| Модель привода |
HY 7005
|
| Тип привода |
рычажный |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Потребление |
1,2 А |
| Мощность |
250 Вт |
| Скорость линейная |
1,7 м/сек |
| Крутящий момент |
400 Нм |
| Интенсивность работы |
30 цикл/час |
| Концевые выключатели |
электромеханические концевые выключатели положений открыто и закрыто |
| Параметры ворот |
| Тип створок ворот |
распашные |
| Максимальная ширина створки |
2,3 м |
| Максимальный вес створки ворот |
250 кг |
| Общие параметры |
| Класс защиты |
IP43 |
| Температура работы системы |
-20…+55 0С |
| Размеры |
350х165х242 мм |
| Вес |
13 кг |
| Комплектация |
|
| Состав комплекта Nice Hyppo HY7005KIT |
привод эл/мех HY7005 2 шт.
блок управления MC800, радиоприемник OXIBD, пульты ДУ ON3EBD 2 шт
|
