Производитель: FAAC
Основные параметры:
весом до 300 кг и шириной до 2,5 метров, в составе 2 приводов 391 и 391E со встроенным блоком управления Е024S с питанием 24В., шарнирные рычаги, энкодер, регулируемая скорость, самоблокировка.

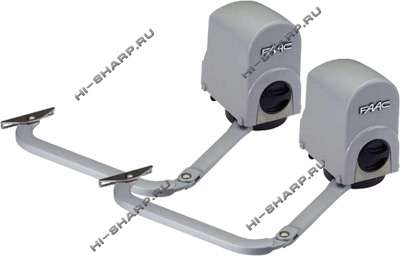

Электромеханические приводы FAAC 391 KIT предназначены для установки на широкие столбы с глубоким расположением петель, для использования в частном секторе и не высокой интенсивности
использования до 80 циклов в день.

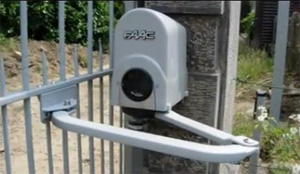

Установка и настройка приводов FAAC 391 KIT на распашных воротах
Режимы работы и настройка FAAC 391 KIT проводится в блоке управления dip переключателями, контролируются светодиодной индикацией.
Среди доступных режимов имеются автоматический, полуавтоматический, присутствия оператора, работа фотоэлементов при открывании и закрывании, пошаговый с фотоэлементами, полуавтоматический пошаговый, режим частичного открывания – калитки, и другие.
Приводы ворот FAAC 391 поддерживаются функции Антиветер, дожим при открывании, медленное закрывание, предварительное мерцание лампы, задержка второго привода при открывании и закрывании. Замедление ворот при подходе контролируется по положению ворот и по времени.

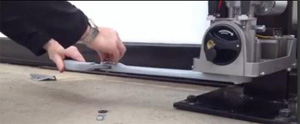

Время автоматического закрывания регулируется в пределах 0 до 120 секунд, время задержки одной створки при открывании 2 сек, при закрывании в диапазоне 0 до 20 сек. Регулируются усилия каждого привода в отдельности — 50 предустановленных значений. Устанавливается максимальное время работы приводов от 5 мин.. Есть функция предварительного мерцания сигнальной лампы – 5 сек, алгоритм при срабатывании фотоэлементов меняет направление движения створок. После каждого цикла проводится автоматический тест фотоэлементов.![установка приводов FAAC 391 на распашные ворота](/images/user/faac/faac-391-sborka.jpg)
Для установки конечных положений ворот приводы FAAC 391 KIT имеют концевые выключатели.
Простая разблокировка ключом при пропадании питания.
Приводы FAAC 391 KIT подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.
Характеристики рычажных приводов для распашных ворот
Модель привода |
391
|
Тип привода |
электромеханический, рычажный |
Питание системы |
230 В |
Питание двигателя |
24 В |
Мощность |
120 Вт |
Макс. крутящий момент |
250 Hм |
Скорость угловая |
13 0/сек, регулируемая |
Интенсивность работы |
80 цикл/сутки |
Концевые выключетели |
встроенные механические концевые выключатели |
Параметры ворот |
Максимальная ширина створки |
2,5 м |
Максимальный вес створки ворот |
300 кг |
Общие параметры |
Класс защиты |
IP44 |
Температура работы системы |
-20…+55 0С |
Размеры |
185х260х310 мм |
Вес |
11,5 кг |
Комплектация |
|
Состав комплекта FAAC 391 KIT |
привод эл/мех 391E со встроенной платой управления E024S
привод эл/мех 391
|
