CAME AMICO Комплект для распашных створок 250 кг

с питанием 24 В, интенсивностью использования 100%. Электромеханический линейный привод CAME AMICO для легких распашных ворот предназначен для проездов с высокой интенсивностью движения, гаражных комплексов, ГСК, многоярусных и обычных парковок, транспортных предприятий, многоквартирных домов, коттеджных поселков. Ограничения по ширине и весу створки распашных ворот – 1 метр – 250 кг, 1,5 метра не более 215 кг, 1,8 метра не более 200 кг.

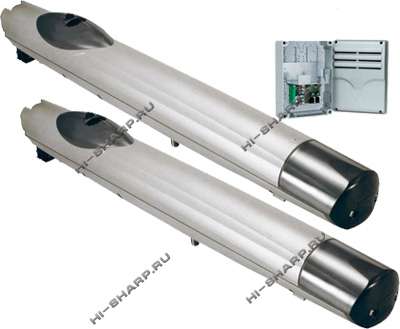

Состав комплекта: привод электромеханический Amico A1824 2 шт + блок управления ZL90

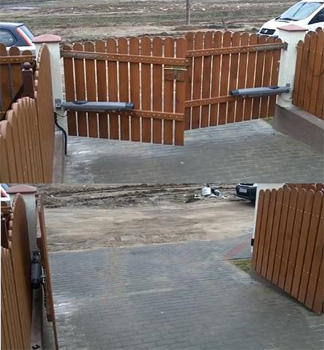

Особенности использования и настройки приводов CAME AMICO для легких распашных ворот

Мощность привода 100 Вт, тяговое усилие 400-2000 H, максимальный угол открывания 120 градусов. CAME AMICO A1824 позволяет установку на ворота, открывающиеся наружу и вовнутрь при строгом соблюдении рекомендованных размеров и допустимой конструкции ворот. Технология питания редукторов 24 В защищает от перегрева, имеет преимущества автоматического определения препятствий, более безопасно в эксплуатации. Привод CAME AMICO состоит из моторедуктора, червячного винтового вала с кареткой, укрытые чехлом от осадков и загрязнений. Для установки конечных положений с нижней части кожуха установлены регулируемые механические ограничители.

Блок управления ZL90 оснащен функцией энкодера, имеет входы для подключения 2 приводов CAME AMICO A1824 – один с задержкой на открывание, другой с задержкой на закрывание, разъем AF для включения радиоприемника. Программирование ведется dip-микропереключателями – 2-х и 10-ти позиционными программаторами режимов и функций, настройки и регулировки с помощью триммеров. Визуально режимы и настройки контролируются светодиодным набором индикаторов. Оснащен колодкой для подключения фотоэлементов безопасности, ламп, ключей выключателей считывателей кнопок и другого доп. оборудования

Режимы и функции блока управления ZL90. Функция автоматического закрывания задается dip переключателями, время задержки регулируется триммером ACT в пределах от 1 до 150 секунд. Триммером Delay 2M задается задержка начала движения второго мотора от 1 до 16 сек. Режим step-by-step или открыть закрыть — выставляется dip -ами. Функция предварительного мерцания сигнальной лампы при открывании или закрывании на 5 секунд устанавливается dip переключателем. Функция обнаружения препятствий включается дипами, чувствительность токовой системы защиты регулируется триммером Sens Run и Sens Slowing для движения и замедления створок. Регулировка триммерами Speed Run задает скорость движения створки во время движения и Speed Slowing в фазе замедления при достижении конечных положений. Так же могут выставляться режимы присутствие оператора, открывания в процессе закрывания при наличии фотоэлементов, проверка работы фотоэлементов после каждого действия. Процесс программирования блока управления CAME AMICO A1824 контролируется линейкой светодиодов отображающий текущее состояние системы.

Приводы CAME AMICO подходят для уличной установки – климатический класс защиты IP44, температурный режим -200 +550 С.

Характеристики приводов CAME AMICO для легких распашных ворот
