Производитель: FAAC
Основные параметры:
Для ВЫСОКОЙ интенсивности -100 % питание 24/220 В, максимальная тяговое усилие 530 H, скорость до 18 м/мин., встроенный блок управления E721. Мощность 290 Вт.

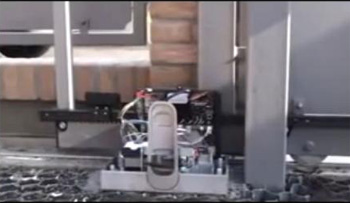

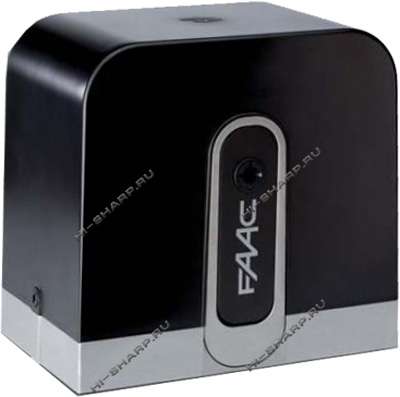

Особенности конструкции и установки привода FAAC C 721 откатных ворот
Быстрый привод FAAC C 721 способен работать без остановок с высокой интенсивностью, как в частном секторе, так и для проездов с большим потоком транспорта. Электропривод оснащен функцией обнаружения препятствий является высоко безопасным, тяговое усилие регулируется в блоке управления, для управления используется встроенный энкодер. Энкодер позволяет настраивать конечные положения створок, моменты включения замедления и торможения, определять препятствия и управлять ответной реакцией схема.
Реализован принцип магнитных концевых выключателей. На зубчатую рейку устанавливаются магниты при подходе к которым в схеме срабатывают магнитные концевые выключатели.
Программирование режимов привода FAAC C 721 удобно при помощи 3 кнопок и цифрового дисплея отображающего состояния и величину устанавливаемых параметров. Имеется два уровня программирования – базовых и расширенных настроек. Задается тяговое усилие – многоуровневая регулировка. Регулируется время паузы для автоматического закрывания, время для режима калитки частичного открывания, времени работы, счетчика циклов.
В блоке управления C 721 устанавливают режимы работы:
- автоматический;
- автоматический пошаговый;
- полуавтоматический;
- по срабатыванию фотоэлементов;
- режим присутствия оператора;
- пошаговый полуавтоматический;
- полуавтоматический
Блок управления электропривода FAAC поддерживает функции энкодера, предварительного мерцания сигнальной лампы, торможения перед концевым выключателем, торможение после концевого выключателя.
Привод FAAC C 721 подходит для уличной установки – климатический класс защиты IP44, температурный режим -300 +550 С.
Характеристики электропривода откатных ворот
| Модель |
c721
|
| Общие характеристики системы |
| Питание системы |
230 В |
| Питание двигателя |
24 В |
| Макс. ток |
12 А |
| Мощность |
290 Вт |
| Толкающее усилие |
530 H |
| Скорость открывания |
18 м/мин |
| Интенсивность работы |
100% |
| Концевые выключатели |
электромеханические выключатели |
| Функция «автоматическое закрывание» |
есть |
| Функция "обнаружения препятствий" |
есть, электронная регулировка крутящего момента |
| Режим калитки |
есть |
| Функция автодиагностики |
есть |
| Разблокировка |
ручная, при помощи ключа |
| Параметры откатных ворот |
| Макс. вес створки |
800 кг |
| Общие параметры |
| Класс защиты |
IP44 |
| Температура работы системы |
-30…+55 0С |
| Размеры |
300х180х280 мм |
| Комплектация |
|
| Состав комплекта |
электромеханический C721
встроенная плата управления E721
монтажная пластина
|
