Производитель: FAAC
Основные параметры:
питание 220 В, максимальная тяговое усилие 650 H, скорость до 12 м/мин. Интенсивность использования 40 % встроенный блок управления 740 D. Мощность 500 Вт.
Для бытового использования и проездов с не высокой интенсивностью движения.

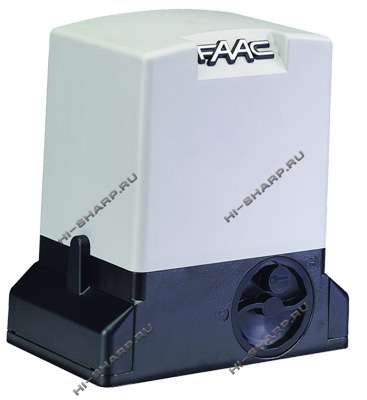

Самоблокирующийся привод ворот FAAC 741 оснащен электромеханическими концевыми выключателями и пружинным рычагом. Для ограничения движения створки в комплект поставки входят механические упоры пластины для установки на зубчатую рейку. В процессе движения створки пружинный рычаг достигает упор и включает концевой выключатель, останавливающий ворота. При отсутствии питания имеется механическая разблокировка, ключом открывается доступ к разблокировке.
Монтаж и программирование привода FAAC 741 откатных ворот.
Для программирования приводов FAAC 741 используется дисплей и 3 кнопки. Имеется два уровня программирования – базовых и расширенных настроек. Задается тяговое усилие – многоуровневая регулировка. Регулируется время паузы для автоматического закрывания, время для режима калитки частичного открывания, времени работы, счетчика циклов. В блоке управления устанавливают режимы работы, среди них доступные следующие: автоматический, автоматический пошаговый, полуавтоматический, по срабатыванию фотоэлементов, режим присутствия оператора, пошаговый полуавтоматический, полуавтоматический B. Блок управления поддерживает функции энкодера, предварительного мерцания сигнальной лампы, торможения перед концевым выключателем, торможение после концевого выключателя. При установке откатных электроприводов нужно помнить, что они предназначены для работы на полностью исправных и обслуженных воротах. Любые приведенные характеристики приводятся из условий свободного перемещения створок, без каких либо помех. Установка привода FAAC 741 подразумевает заливку бетонного основания с креплением в него монтажного основания со шпильками из комплекта поставки. В основание вмуровываются закладные с необходимым количеством проводов для подключения питания и дополнительных устройств – фотоэлементов, сигнальных ламп, антенны и других. Встроенная термозащита двигателя 140 град. С.
Привод подходит для уличной установки – климатический класс защиты IP44, температурный режим -300 +550 С.
Характеристики электропривода.
| Модель |
741
|
| Общие характеристики системы |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Макс. ток |
1,5 А |
| Мощность |
500 Вт |
| Толкающее усилие |
650 H |
| Скорость открывания |
12 м/мин |
| Интенсивность работы |
40% |
| Концевые выключатели |
электромеханические выключатели |
| Функция «автоматическое закрывание» |
есть |
| Функция «обнаружения препятствий» |
есть, электронная регулировка крутящего момента |
| Режим калитки |
есть |
| Функция автодиагностики |
есть |
| Разблокировка |
ручная, при помощи ключа |
| Параметры откатных ворот |
| Макс. вес створки |
900 кг |
| Общие параметры |
| Термозащита двигателя |
1400С |
| Класс защиты |
IP44 |
| Температура работы системы |
-30…+55 0С |
| Размеры |
295х225х325 мм |
| Комплектация |
|
| Состав комплекта |
привод электромеханический 741
встроенный блок управления
монтажная пластина
|
