Came BXL Start KIT

  • Розн. 14 700 руб.
СПОСОБЫ ДОСТАВКИ

Самовывоз со склада м. Бутырская (бесплатно)

По Москве: в течении 1-2 дней

По России: отгрузка через транспортные компании 1-2 дня
Производитель: Came

Основные параметры:

Подробнее:

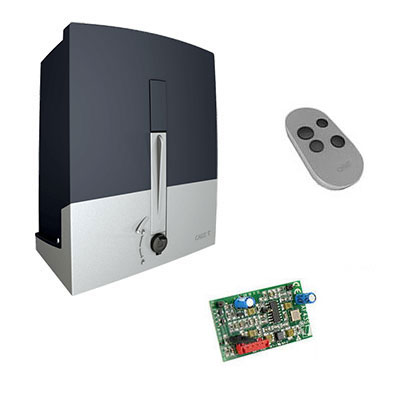

В составе комплекта Came BXL Start KIT

  • привод BXL04AGS (арт. 801MS-0140) со встроенным блоком управления,
  • приемник  AF43S,
  • брелок TOP44RGR, артикул 806TS-0130, замена TOP-432EE

Привод CAME BXL04AGS предназначен для легких ворот бытового использования, для частного сектора. Максимальный вес полотна створки не должен превышать 400 кг.. Длина створки до 10 м.

Настройка и функциональность привода CAME BXL04AGS (801MS-0140)

Привод  имеет минимальный стандартный набор функций, прост в установке и настройке. Есть режим частичного открывания для прохода пешехода, определение препятствий устройствами безопасности, функция самодиагностики.

Подходит для уличной установки – класс защиты IP44, рабочая температура -200 +550 С.

Технические характеристики привода

Модель BXL04AGS
Общие характеристики системы
Питание системы 230 В
Питание двигателя 24 В
Макс. ток 2,4 А
Мощность 170 Вт
Толкающее усилие 350 H
Интенсивность работы 50%
Функция автоматического определения препятствий устройства безопасности
Разблокировка механическая, трехгранный ключ
Параметры откатных ворот
Макс. вес створки 400 кг
Общие параметры
Класс защиты IP44
Температура работы системы -20…+55 0С
Размеры упаковки 300х265х405 мм
Вес 15 кг
Комплектация
Состав комплекта

привод электромеханический BXL04AGS

встроенный блок управления ZN6

приемник AF43S

пульты 806TS-0130  1шт
