Производитель: Came
Основные параметры:
до 2200 кг., питание 220 В, максимальная тяговое усилие 1500 H, скорость до 10,5 м/мин. Интенсивность использования до 50 % встроенный блок управления ZBK. Мощность 580 Вт.

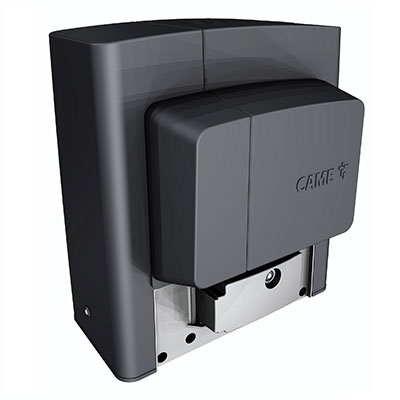

Конструкция и настройка привода ворот CAME BK-2200
Для BK-2200 шестерни и рейки с модулем 6.
Привод CAME BK-2200 для тяжелых по весу ворот предназначен для бытового использования, частного сектора, с незначительным потоком, имеет электромеханические концевые выключатели и пружинный рычажок. Ведущая шестерня предназначена для зацепления с жестко закрепленной на воротах зубчатой рейкой. Ход привода ограничивается устанавливаемыми из комплекта на зубчатую рейку механическими ограничителями. Доходя до них пружинный рычажок включает концевой выключатель. Редуктор оснащен системой ручной разблокировки с замком и ключом, они прилагаются в комплекте с приводом. Привод имеет встроенную защиту от перегрева 150 град.С.
В блоке управления CAME BK-2200 имеются 2 линейки DIP микропереключателей задающих режимы работы, проводится регулировка функций триммерами, подключаются дополнительные устройства безопасности и управления. Существуют режим присутствия оператора – работа при постоянном нажатии кнопки управления и режим автоматического закрывания, время паузы которого регулируется триммером T.C. A. в пределах от 1 до 150 секунд, режим калитки – частичное открывание регулируется триммером AP.PARZ. Отрегулировать усилие привода можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Блок управления имеет разъем для установки платы радиоприемника AF. Рядом с разъемом размещены кнопки Prog для записи 1-ого брелка.
В блоке управления BK-2200 имеются так же функции – частичная остановка, полный стоп, включения замедления, предварительное включение лампы перед началом движения, закрывания в режиме открывания и повторное открытие в режиме закрывания (при наличии фотоэлементов) , Step-by-step, ведущий – ведомый, пешеходный стоп. Имеется функция программирования замедления за 50 см до остановки в конечных положениях.

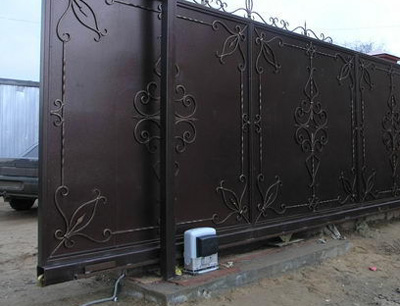

При установке откатных приводов CAME BK-2200 нужно помнить, что приводы предназначены для работы на полностью исправных и обслуженных воротах. Любые приведенные характеристики приводятся из условий свободного перемещения створок, без каких либо помех. Электропривод несложен в установке и настройке. Нужно учитывать, что режим автоматическое определение препятствий отсутствует – необходимо использовать фотоэлементы.
Подходит для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.
Технические характеристики
| Модель |
BK-2200
|
| Общие характеристики системы |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Макс. ток |
5,1 А |
| Мощность |
560 Вт |
| Толкающее усилие |
1500 H |
| Скорость открывания |
10,5 м/мин |
| Количество маневров в сутки |
|
| Интенсивность работы |
50% |
| Концевые выключатели |
электромеханические микровыключатели |
| Функция замедления |
есть |
| Режим «калитки» |
есть |
| Функция автоматического определения препятствий |
нет |
| Разблокировка |
механическая, трехгранный ключ |
| Параметры откатных ворот |
| Макс. вес створки |
2200 кг |
| Макс. длина створки |
20 м |
| Общие параметры |
| Класс защиты |
IP54 |
| Температура работы системы |
-20…+55 0С |
| Термозащита |
1500 |
| Размеры |
325х360х255 мм |
| Комплектация |
|
| Состав комплекта |
привод электромеханический BK-2200
встроенный блок управления ZBK
|
23.01.2014,
