Производитель: Came
Основные параметры:

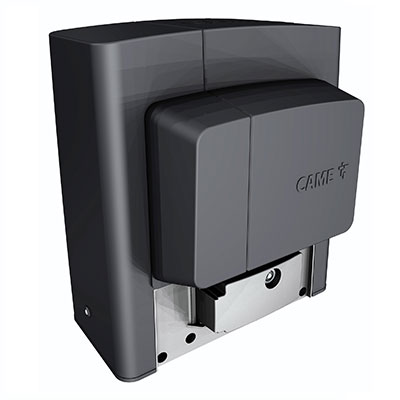

до 1200 кг, максимальная тяговое усилие 850 H, скорость до 10,5 м/мин. Интенсивность использования до 50 % встроенный блок управления ZBKN. Мощность 380 Вт. BKS12AGS (801MS-0080)
Новне название BKS12AGS (артикул 801MS-0080)
В модельном ряду CAME BK используются разные шестерни и зубчатая рейка. Для CAME BK-1200 и BK-1800 использована стандартная шестерня с модулем 4. Для BK-2200 шестерни и рейки с модулем 6.
Привод ворот для средних и тяжелых по весу, полезен для бытового использования, частного сектора, с ограниченным потоком.
Внешняя шестерня предназначена для с зацепления зубчатой рейкой, жестко закрепленной на воротах. Ход устройства ограничивается механическими ограничителями - скобами из комплекта, устанавленными на зубчатую рейку. Достигая их, пружинный рычажок включает концевой выключатель. Редуктор оснащен системой ручной разблокировки с замком и ключом, идущими в комплекте с приводом. Электропривод имеет встроенную защиту от перегрева 150 град.С.
Особенности привода CAME BK-1200 для сдвижных откатных ворот
В блоке управления привода CAME BK-1200 выставляются режимы работы, проводится регулировка функций, подключаются дополнительные устройства безопасности и управления. Основные режимы работы привода выставляются Dip микропереключателями. Существуют режим присутствия оператора – работа при постоянном нажатии кнопки управления и режим автоматического закрывания, время паузы которого регулируется триммером T.C. A. в пределах от 1 до 150 секунд, режим калитки –частичное открывание регулируется триммером AP.PARZ.
Отрегулировать усилие привода BK-1200 можно перестановкой в одно из 4 положений провода с клеммы блока управления – CT. Блок управления имеет разъем для установки платы радиоприемника AF. Рядом с разъемом размещены кнопки Prog для записи 1-ого брелка.
Блок управления реализует режимы:
- частичная остановка;
- полный стоп;
- включения замедления;
- обнаружения препятствий (при подключении фотоэлементов);
- предварительное включение лампы перед началом движения;
- закрывания в режиме открывания и повторное открытие в режиме закрывания (при наличии фотоэлементов);
- Step-by-step;
- ведущий – ведомый;
- пешеходный стоп;
- функция программирования замедления за 50 см до остановки в конечных положениях.

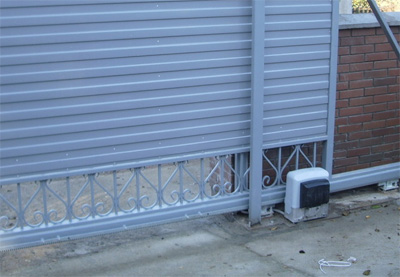

При установке откатных приводов нужно помнить, что приводы предназначены для работы на полностью исправных и обслуженных воротах. Любые приведенные характеристики приводятся из условий свободного перемещения створок, без каких либо помех. Привод CAME BK-1200 прост в установке и настройке. Нужно учитывать, что режим автоматическое определение препятствий отсутствует – необходимо использовать фотоэлементы.
Подходит для уличной установки – климатический класс защиты IP54, температурный режим -200 +550 С.
Технические характеристики CAME BK-1200 для откатных ворот
| Модель |
BK-1200
|
| Общие характеристики системы |
| Питание системы |
230 В |
| Питание двигателя |
230 В |
| Макс. ток |
3,3 А |
| Мощность |
380 Вт |
| Толкающее усилие |
850 H |
| Скорость открывания |
10,5 м/мин |
| Количество маневров в сутки |
|
| Интенсивность работы |
50% |
| Концевые выключатели |
электромеханические микровыключатели |
| Функция замедления |
есть |
| Режим «калитки» |
есть |
| Функция автоматического определения препятствий |
нет |
| Разблокировка |
механическая, трехгранный ключ |
| Параметры откатных ворот |
| Макс. вес створки |
1200 кг |
| Макс. длина створки |
20 м |
| Общие параметры |
| Класс защиты |
IP54 |
| Температура работы системы |
-20…+55 0С |
| Термозащита |
1500 |
| Размеры |
325х360х255 мм |
| Вес |
15 кг |
| Комплектация |
|
| Состав комплекта |
привод электромеханический BK-1200
встроенный блок управления ZBK
|
