Производитель: BFT
Основные параметры:
Электромеханический привод, 24В, створки до 400 кг, интенсивное использование, открывание створки 12 м/мин, встроенный приемник

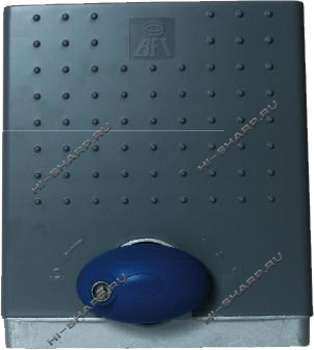

Состав комплекта: привод электромеханический Deimos BT A400 с блоком управления QSC-D-MA + встроенный 2-х канальный радиоприемник Clonix.![BFT DEIMOS BT A400 привод откатных ворот](/images/user/bft/bft-deimos.jpg)
Назначение и установка привода BFT DEIMOS BT A400
Электропривод DEIMOS BT A400 используется для автоматизированного открывания и закрывания створки откатных ворот любого типа. Подходит для легких створок створок весом до 400 кг, длиной не более 12м. Низковольтное напряжение питания 24В позволяет считать оборудование более электробезопасным, а также регулировать и настраивать несколько функций по работе, не настраиваемых или не осуществляемых в моделях 220В. Автоматика имеет компактные размеры и низкое расположение звездочки, позволяя тем самым использовать несколько вариантов крепления и установки привода.
Автоматика BFT DEIMOS BT A400 оснащена встроенным блоком управления, позволяющим настроить работу системы в оптимальном режиме для каждого объекта. При помощи ж-к дисплея или программатора можно установить режим работы и настроить функции работы привода. Регулировать и настраивать можно скорость в начале цикла открывания и закрывания створки, время автоматического закрывания, устанавливать частичное открывание створки, задавать промежутки замедления открытия и закрытия в процентном соотношении к общему расстоянию хода. БУ имеет несколько светодиодов и дип-переключателей, позволяющих упростить настройку и эксплуатацию электропривода.
Электромеханические концевые выключатели настраиваются при помощи специальных ограничителей, изначально задающих точку Стоп для створки
при открывании и закрывании. Выполняется данная установка довольно просто. Обязательно нужно установить механические упоры, которые не позволят створке выехать за установленные пределы. Между точкой остановки створки по микровыключателям-концевикам и точкой расположения механических упоров должно быть определенное расстояние, чтобы створка останавливалась до соприкосновения ее с механическим упором.
Откатной привод BFT Deimos BT A400 имеет встроенный радиоприемник Clonix с частотой 433,92МГц, поддерживающий ролинг-код. Есть возможность внести в память приемника до 63 пультов, программирование пультов производится при помощи непосредственно приемника, на расстоянии, от него, методом клонирования.
Долговечность службы оборудования достигается благодаря надежному червячному редуктору, специальной постоянной смазке.![монтаж зубчатой рейки](/images/user/bft/zubchat-reika.jpg)
Для монтажа привода обязательно необходима зубчатая рейка, приваренная к направляющей балке створки по всей длине полотна, плюс примерно 1 м (учитываем расстояние до механических упоров). Для данной модели с зубчатой звездочкой Z14 необходима рейка М4.
Характеристики привода BFT DEIMOS BT A400 откатных ворот
Модель |
Deimos BT A400
|
Общие характеристики системы |
Питание системы |
230В |
Питание двигателя |
24В |
Макс. ток |
0,5А |
Мощность |
50Вт |
Скорость открывания |
12 м/мин |
Количество маневров в сутки |
|
Интенсивность работы |
100% |
Специальные параметры
|
Модуль звездочки |
Z14 |
Скорость вращения шестерни |
79 об/мин |
Концевые выключатели |
электромеханические микровыключатели |
Функция замедления |
есть |
Функция обнаружения препятствий |
амперстоп |
Смазка |
постоянная |
Разблокировка |
механическая, ручка и трехгранный ключ |
Параметры откатных ворот |
Макс. вес створки |
300 кг |
Макс. ширина створки |
12 м |
Общие параметры |
Класс защиты |
IP54 |
Температура работы системы |
-20…+55 0С |
Размеры |
265х249х203 мм |
Вес |
7 кг |
Характеристики радиоприемника встроенного |
Частота |
433,92МГц |
Тип кода |
ролинг-код |
Количество комбинаций |
4 млрд |
Количество ячеек памяти (запоминает пультов) |
63 шт. |
Комплектация |
|
Состав комплекта |
привод эл/механический
встроенный блок управления QSC-D-MA
встроенный радиоприемник Clonix на 2 канала
|
