Состав комплекта Ролтэк система ЕВРО до 7м для откатных ворот
Комплект включает: балка направляющая длиной 7 м + тележка роликовая 2 шт + ролик концевой + ловитель ролика нижний + ловитель верхний + скоба направляющая + заглушка направляющей + ролик резиновый 2 шт. + подставка регулировочная М16

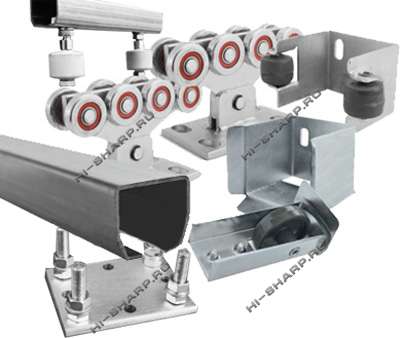

Комплектующие Ролтэк ЕВРО описание системы
Ролтэк система ЕВРО до 7м для откатных ворот — специально подобранный набор элементов, необходимых для монтажа системы откатных самонесущих ворот. Все комплектующие отвечают специальным стандартам по стали для производства комплектующих, используемых при сборке транспорта, станков и других ответственных систем. Используемые материалы — высокого качества.
Комплект Евро-система подходит для створок массой до 800 кг, и перекрываемого проезда не более 6 м. Включает полный набор основных элементов — стальная направляющая серии Евро, упрочненная, с более толстой стенкой; роликовые тележки 8-ми колесные; ролик концевой; улавливатель створки нижний и верхний и др. Данная система готова к использованию в российских климатических условиях, стабильно работает в температурном диапазоне — 60…+90 0С, обладает высокой антикоррозийной устойчивостью, т.к. ответственные элементы смазаны специальной влагонепроницаемой антикоррозийной смазкой. Ролтэк предлагает комплектующие Евро для создания системы любой сложности, для этого разработаны несколько вариантов крепления элементов, их исполнения и возможность заказа оцинкованых деталей.
РОЛТЭК ЕВРО 800 кг направляющая 7 м
| Комплектующая |
Артикул |
Количество необходимое |
Цена за 1 шт., руб |
Цена общая, руб. |
Изображение |
| Рельс направляющий Евро 7 м |
012.7 |
1 шт |
|
|
 |
| Тележка с роликами Евро |
006 |
2 шт |
|
|
 |
| Ролик концевой съемный Евро |
024 |
1 шт |
|
|
 |
| Улавливатель концевого ролика Евро |
030 |
1 шт |
|
|
 |
| Улавливатель верхний Евро |
037 |
1 шт |
|
|
 |
| Ролик резиновый |
040 |
2 шт |
|
|
 |
| Скоба направляющая с роликами |
054 |
1 шт |
|
|
 |
| Заглушка направляющей Евро |
070 |
1 шт. |
|
|
 |
| Подставка регулировочная М16 |
064 |
2 шт. |
|
|
 |
| ИТОГО - общая стоимость комплекта |
|
|
|
| |
|
|
|
|
|
| Характеристики системы |
| Макс. вес полотна ворот |
|
800 кг |
| Длина направляющей |
|
7 м |
| Макс. ширина перекрываемого проезда |
|
6 м |
| Температура работы системы |
|
-60…+80 0С |

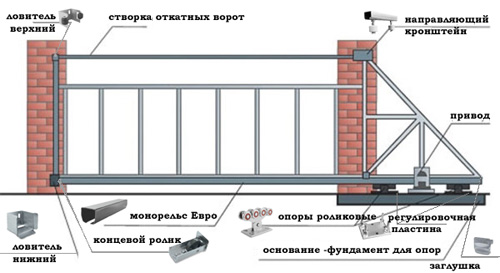

Для хорошей работы всей системы необходим полный комплект — набор комплектующих для самонесущих ворот. 8-ми роликовые опоры (тележки) крепятся к бетонному фундаменту в соответствии с рекомендуемыми размерами и расстояниями между ними. Прочная направляющая балка устанавливается на нижней стойке створки. Балка Ролтэк Евро длиной 7 метров имеет толщину стенки до 4,5 мм, вес 64,4 кг. Поверхность направляющей покрыта специальной антикоррозийной смазкой. Направляющий рельс накатывают на опоры, устанавливают концевой ролик и заглушку. Верхний и нижний улавливатель створки не позволят створке выехать за установленные пределы. Сверху регулирует движение створки по заданной траектории направляющий кронштейн (скоба), комплектуемый 2-мя резиновыми роликами.
Прочные 8-ми роликовые опоры или тележки Ролтэк ЕВРО имеют хороший контакт с направляющей — минимум 6 роликов. Корпус опоры — из стали, с цельной стальной пластиной, оцинкованное стопорное кольцо. Тележки оснащены герметичными усиленными подшипниками. Для лучшего крепления и регулировки рекомендуется использовать регулировочную пластину М16 для крепления опор системы Евро.
