Свое название формат HD-CVI передачи аналогового видеосигнала получил благодаря технологии прямой передачи и квадратурной амплитудной модуляции, использование которой позволяет избежать перекрестных искажений композитного видеосигнала CVBS. При этом полностью разделяются сигналы яркости и цветности, сохраняя при передаче качество видео. Технология принадлежит компании Dahua.
HD-CVI включает в себя набор микросхем: передающая – TX и принимающая микросхема RX, разработанные для видеорегистраторов и видеокамер, служащие для обработки данных.
Рекомендуется использовать кабели 75-5 и 75-3 HDCVI позволяет передавать сигнал Full HD видео 1080P (1920×1080) без искажения на расстояние 300 метров для кабеля РК-75-3 или 400 метров для РК-75-5, а сигнал 720P (1280×720) на расстояние 500 метров с использованием кабеля РК-75-3 или до 650 метров при РК-75-5.
Для построения системы видеонаблюдения с применением стандарта высокого разрешения видеосигнала применяются камеры HD-CVI, так и цифровые HDCVI видеорегистраторы. Система имеет структуру звездообразной топологии: видеорегистратор является узлом для двухточечной передачи сигнала на камеру по коаксиальному кабелю. Технология HD-CVI поддерживает два формата видео высокой четкости: 1080p (1920×1080) и 720p (1280×720). Технология оснащена функцией автоматической коррекции сигнала (ASC), которая практически не допускает искажения сигнала при передаче на большом расстоянии.
По сравнению с IP видеонаблюдением, HD-CVI системы не используют кодирование/декодирование передаваемых/получаемых сигналов с аналога в цифровой формат и обратно, вследствие чего, мегапиксельное видеоизображение от HD-CVI камер наблюдения Dahua передается на видеорегистратор с нулевой задержкой.
Сигнал в HD-CVI системах видеонаблюдения передается на частоте ниже 50 МГц и намного более устойчив к помехам, нежели при использовании, например, технологии HD-SDI.
HD-CVI совмещает видео-, аудио сигналы и сигналы управления, а затем передает их по одному коаксиальному кабелю, упрощая тем самым всю систему.
Для дальнейшего осуществления передачи множества сигналов по одному кабелю аудиосигналы и сигналы двусторонней передачи данных помещаются в зону затухания сигналов. Таким образом, усиливается синхронизация с видеосигналом, а благодаря автоматической коррекции сигнала поддерживается максимальная частота дискретизации в 44,1 кГц.

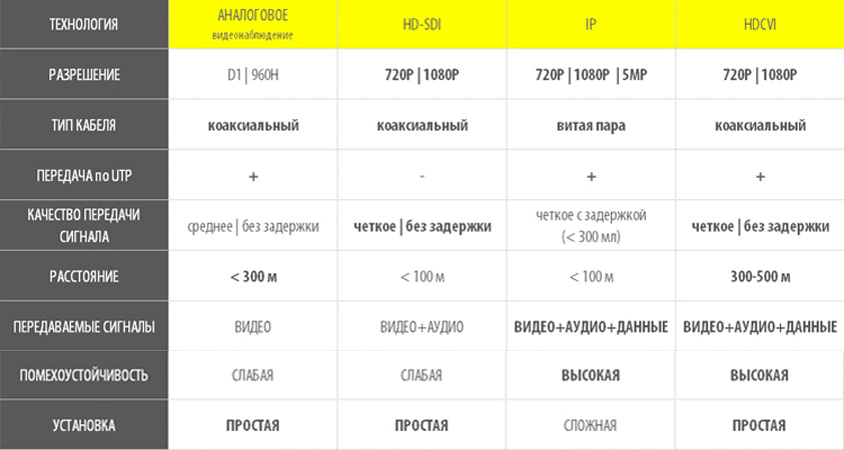

Сравнение HD-CVI и IP камер
Преймущества.
Камеры IP не может передавать видео на расстояние более 100 метров без использования дополнительных устройств. Формат HD-CVI может передавать видео на 500 метров без использования доп. устройств по коаксиальному кабелю или сетевому кабелю.
Камеры IP требуют определенной (не малой) пропускной способности в сети и могут быть задержки и потери в видеопотоке, а также конфликты с другим IP оборудованием. Камеры HD-CVI не имеют проблем с задержками или потерями видеопотока.
HD-CVI технология намного дешевле, чем камеры IP и NVR.
Камеры IP не могут передавать видео по коаксиальному кабелю изначально (без дополнительных преобразователей), для них сети должны быть построены с применением сетевой кабеля или оптоволокна.
Недостатки.
Камеры IP способны работать на более высоких разрешениях, чем 1080p и доступные разрешения будут продолжать расти в будущем.
Камеры IP способны получать питание по сетевому кабелю (POE), что не требует дополнительных кабельных систем для питания камер.
Если есть существующая инфраструктура сети и пропускная способность сети достаточно велика, то можно добавить дополнительные IP камеры к существующей сети не создавая новую инфраструктуру.
Сравнение технологий HD-CVI и HD-SDI
Сети HD-SDI ограничивается 150-250 метров для передачи видео. HD-CVI может передаваться до 500 метров и даже чуть более (720p).
HDCVI в отличии от технологии HD-SDI хорошо защищена от электромагнитных помех другим методом кодирования, разделяя сигналы яркости, цветности особым образом.
Оборудование технологии HDCVI значительно дешевле, чем HD-SDI.
