Видеовыходы BNC и VGA видеорегистратора

Рассмотрим такую характеристику, как видеовыходы регистратора. Взята для примера модель — регистратор BestDVR 1604 L — имеет видеовыходы 1BNC + 1 VGA, сквозные выходы. Это означает, что есть композитный выход BNC, необходимый для подключения устройства к аналоговому монитору для просмотра видеоинформации. Выход VGA (D-Sub) пригодится, если монитор цифровой. То, что видеовыходы сквозные, означает, что есть возможность передавать сигнал от каждой камеры видеонаблюдения индивидуально на другие устройства записи или отображения. Некоторые ip видеорегистраторы имеют тревожные входы и выходы – при сигнале тревоги (срабатывание детектора движения, тревожных датчиков, сигнализации и т.п.) изображение с камеры наблюдения тут же выводится на монитор.

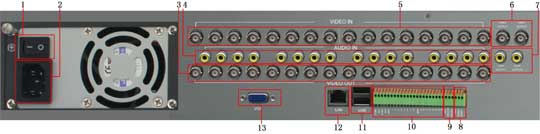

видеорегистратор BestDVR-1604L

1- выключатель питания; 2 -вход питания; 3 -петлевые выходы; 4 -аудиовход; 5 -видеовход; 6- видеовыход BNC; 7 — аудиовыход; 8 — RS485; 9 -RS232; 10 — вход и выход сигнала тревоги; 11 — USB-интерфейс; 12 — сетевой интерфейс; 13 — Выход VGA
BNC-разъём используется при подключении радиоэлектронных устройств (генераторов сигналов, осциллографов и пр.), а также для построения сетей Ethernet стандарта 10BASE2.
Аналоговый интерфейс VGA используется с 1987 года (тогда же был разработан), изначально им оснащались мониторы на электронно-лучевых трубках (ЭЛТ). Данный порт также имеют проигрыватели DVD, плазменные и ЖК-телевизоры
BNC   VGA
